Интересная радиостанция - выбор и обзор BaoFeng UV-5R.

06 марта 2014, 12:00

Интересная радиостанция - выбор и обзор BaoFeng UV-5R.

Интересная радиостанция - выбор и обзор BaoFeng UV-5R.

Не застать врасплох
Самурая. Есть у него
Средство коннекта.

Периодически у всего мужского населения планеты возникает остро выраженная потребность сбежать из дома. Хотя бы ненадолго. Ибо мужики постоянно страдают — то от недостатка общения с женским полом, то от избытка. А чаще всего, разной фигнёй, не понятой ими самими.

Так что вдруг возникшая страсть к перемене мест понятна, и обычно проистекает под благовидным предлогом того или иного способа единения с природой - в целях познавательного туризма или банального отдыха, либо более всем понятной рыбалки, охоты, обряда макания голой попы в природные водоёмы, и т.п. Всё это крайне необходимо любому цивилизованному человеку, понятное же дело.

Чтоб единение с природой происходило более гармонично, мужики склонны сбиваться в хорошо организованные стаи. Строго по интересам. И мигрировать в места слегка отдалённые. Причём почему-то считается, что чем дальше мужиков заносит нелёгкая, тем лучше и качественнее удался отдых. От 500 до 1000 километров - это вот самое то.

Как уже становится понятно из логики повествования, наилучший активный отдых случается там, где признаков цивилизации вообще не видно. Если вдруг заметите, что какой-нибудь тривиальный ёжик в наглую не уступает Вам дорогу, да ещё и возмущённо шипит, значит, Вы попали именно в такое место.

Однако.

В краю непуганых ёжиков и скорострельных дятлов обычно никогда не бывает сотовой связи. Как и по пути туда - по действующим сегодня стандартам, сотовой связью охвачены лишь населённые пункты с численностью жителей, начиная от скольки-то человек. Такие деревни будут попадаться вдоль дороги с интервалом километров в 30, а промеж ними телефон полностью бесполезен. По крайней мере, на сибирских просторах с населённостью 2 человека на квадратный километр дела обстоят именно так.

Но какой-то коннектинг пипл всё-таки нужен. Для взаимодействия между экипажами машин, туристами в группах, охотниками в скрадках, и т. п. Посему мужики, хотя бы раз сотворившие хадж в глухомань, обязательно приходят к мысли о необходимости радиосвязи. У них даже вопросов не возникает по поводу её обязательности.

Местный автор также озадачивался этим вопросом, и, поскольку привык подходить к любой проблеме с максимальной степенью обстоятельности, сегодня Вас ожидает опус про осознанный выбор радиостанции.

Учитывая, что местный автор профессионально близок к данной тематике, и даже склонен нагло полагать себя чуть ли не экспертом в этой области, всем туристам, охотникам и рыболовам, быть может, стоит этот опус осилить, и принять к сведению. Вдруг когда пригодится.

С другой стороны, склонность местного автора к графоманству может слегка утомить, однако любая мысль или информация, выплеснутая далее в опус, не является излишеством, и в рамках логики поста нарисовалась отнюдь не случайно.

Что мы имеем на рынке?

Практически всё, что угодно. Человек, способный гуглить, без проблем изыщет радиостанцию любого диапазона, мощности, вида модуляции, климатического исполнения, массо-габаритных показателей, и, естественно, цены по прайсу. Но что будет внутри любой из таких радиостанций?

Обычно одно и то же. Схемотехнически абсолютно идентичный радиопередающий тракт, и примерно одинаковый супергетеродинный приёмный. С небольшими вариациями по цене комплектующих.

Так, в самых дешёвых (и обычно одноканальных) радиостанциях мы можем увидеть промежуточную частоту в пределах десятков килогерц. Сама схема будет простейшей до немогу - в ней тупо нет элементов, отвечающих за селективность. Соответственно, и помехозащищённости никакой, так что в условиях города пользоваться такой «игрушкой», скорее всего, не получится. Но зато стоит такая «игрушка» баксов десять-пятнадцать, и вполне коннектится с себе подобной на километр.

При этом не путайте сии создания с настоящими сверхрегенеративными игрушками - это таки разные вещи.

В чуть более дорогих радиостанциях в тракте ПЧ уже можно увидеть пьезокерамический фильтр, а если очень сильно повезёт, то и электромеханический (сегодня фактически не встречающийся в природе). Признаком премиальности можно считать кварцевый фильтр, либо схему с двумя преобразованиями частоты, что с точки зрения здравого смысла уже является онанизмом. Ибо мы сами сначала организуем себе паразитный зеркальный канал приёма (все супергетеродины этим грешны от рождения), а потом не менее извращённым способом с ним боремся, обычно порождая при этом массу точек поражённого приёма. Но зато это очень по-русски.

Короче говоря, традиционный рынок радиостанций подвижной связи наполнен совершенно одинаковыми по схемотехнике и техническим характеристикам моделями. Фактически у покупателя есть выбор между брендами, да климатическим исполнением. Купить ли радиостанцию, заведомо выживающую после падения в воду, но за 300-400 долларов, либо равнозначную ей за 80-100 баксов, но без гарантии, что оная очухается после вылавливания её из лужи.

Все прочие различия надуманные, и существуют по большей части в сознании маркетологов.
Если Вы на их разводки ещё способны покупаться.

А что нам надо?

Следует знать, что частоты для безлицензионной связи подчинены региональным стандартам, и в радиостанциях, выпущенных (или предназначенных) для разных стран, могут не совпасть. А Вам необходимо, чтобы Ваша радиостанция могла общаться с любыми другими, уже имеющимися в наличии у людей в огромном количестве. В связи с чем просто необходимо представлять, какие диапазоны подвижной УКВ связи в принципе бывают, и какая частотная раскладка принята внутри каждого диапазона.

Изучим такую информацию, сгруппировав данные в одном месте, дабы не рыскать поиском по всему интернету:

1. LPD (Lower Power Device), разрешённая мощность лишь 10 мВт (особенно внимательно помедитируйте на эту циферку). Европейский безлицензионный диапазон. Разрешён в России с 1999 года.

Всего предусмотрено 69 каналов:


КаналЧастотаКаналЧастотаКаналЧастота
01433.07524433.65047434.225
02433.10025433.67548434.250
03433.12526433.70049434.275
04433.15027433.72550434.300
05433.17528433.75051434.325
06433.20029433.77552434.350
07433.22530433.80053434.375
08433.25031433.82554434.400
09433.27532433.85055434.425
10433.30033433.87556434.450
11433.32534433.90057434.475
12433.35035433.92558434.500
13433.37536433.95059434.525
14433.40037433.97560434.550
15433.42538434.00061434.575
16433.45039434.02562434.600
17433.47540434.05063434.625
18433.50041434.07564434.650
19433.52542434.10065434.675
20433.55043434.12566434.700
21433.57544434.15067434.725
22433.60045434.17568434.750
23433.62546434.20069434.775

Однако в дешёвых 8-канальных станциях этот диапазон представлен фрагментарно, и в сетке с очень странной периодичностью:


Канал Частота
01433.075
02433.100
03433.200
04433.300
05433.350
06433.475
07433.625
08433.800

2. KDR (Kort Distanse Radio)
Мощность радиостанций 50-100 мВт.
Используется в скандинавских странах, но доподлинно известно только про Швецию.
В России диапазон запрещён.


Канал Частота
01444.600
02444.650
03444.800
04444.825
05444.850
06444.975

3. PMR (Personal Mobile Radio), мощность 500 мВт.
Диапазон разрешён на территории всей Европы и США. В России тоже, начиная с ноября 2005 года, когда власти сочли необходимым легализовать аппаратуру, наводнившую страну, и применяемую без всякого разрешения свыше.


Канал Частота
01446.00625
02446.01875
03446.03125
04446.04375
05446.05625
06446.06875
07446.08125
08446.09375

4. GMRS (General Mobile Radio Service)
Мощность радиостанций от 1 до 2 Вт.
Диапазон безлицензионный, и предназначен для использования на территории США и Канады.
В России запрещён.


Канал Частота
01462.550
02462.575
03462.600
04462.625
05462.650
06462.675
07462.700
08462.725
09467.550
10467.575
11467.600
12467.625
13467.650
14467.675
15467.700
16467.725

5. FRS (Family Radio Service), мощность 500 мВт.
Запрещён вне территории США и Канады.


Канал Частота
01462.5625
02462.5875
03462.6125
04462.6375
05462.6625
06462.6875
07462.7125
08467.5625
09467.5875
10467.6125
11467.6375
12467.6625
13467.6875
14467.7125

Что мы видим?

Все эти диапазоны, за исключением PMR и совсем нам не интересного FRS, имеют каналы, укладывающиеся в сетку с шагом в 25 кГц. Это абсолютно стандартно для УКВ диапазона, оно исторически так сложилось, и все службы, работающие на УКВ, предпочитают придерживаться именно такой системы организации каналов.

Но.

Как мы с удивлением наблюдаем, у диапазона PMR, позиционируемого в качестве общемировой ценности, шаг составляет 12.5 кГц, что можно объяснить только желанием втиснуть в тот же кусок диапазона вдвое больше каналов. Это ещё как-то понятно - например, диапазон FRS как раз образован уплотнением диапазона GMRS посредством втыкания дополнительных каналов между уже существующими.

Но вот с какого бодуна самый первый канал сдвинут относительно целого числа мегагерц на 6.25 килогерца, тем самым ломая традиционный уклад этой и без того нелегкой жизни, не понятно совершенно. Вся сетка частот попадает «мимо» традиционно принятой, и даже фактически можно говорить о нерегулярной сетке с шагом именно 6.25 кГц.

Видимо, сия дурь была предпринята исключительно по злому умыслу, но с непонятной пока местному автору целью. Кто в курсе, отпишитесь. Зело интересно.

Поэтому, если мы хотим купить станцию, совершенно точно совместимую с любой другой, бороздящей просторы нашей необъятной страны, а в перспективе и любой страны мира, стоит озадачиться поиском такой, что поддерживала бы сетку частот с шагом именно 6.25 кГц.

А чтобы не плодить сущности без надобности, и не терзать мозг, хорошо бы иметь возможность устанавливать любую сетку из перечня 6.25/12.5/25 кГц. Не забывая и про «метрические» варианты 5/10 кГц. Ну а дабы было универсально, можно ограничиться только вариантом 2.5 кГц, так как всё другое легко получается из него, ибо кратно.

Соответственно, в такой хитрой сетке радиостанция обязана уметь работать как со стандартной девиацией частоты +-5 кГц, так и половинной (+-2.5 кГц). Если кто будет смотреть спецификации станций, класс излучения обычно обозначается как 16KФF3E и 11KФF3E.

Сдаётся, что такую станцию отыскать будет зело непросто, особенно за невеликий прайс.

О рабочих частотах:

Однако, это ещё не все наши краевые условия.
То есть то, что мы от радиостанции хотим.

Стандартный УКВ диапазон 400-480 МГц, только часть которого раскрыта на передачу в той или иной модели станции, если и захватит необходимые Вам LPD и PMR участки, даже в нужной сетке для каждого из участков, всё равно не даст ощущения полного счастья. Ибо это исключительно для коннектинг пипл, но ничего действительно интересного там просто нет.

Между тем выше и ниже по частоте, но в том же диапазоне, есть много служебных станций, среди которых как минимум наблюдается всякая полиция, и прочая ГИБДД.

Если кто чего боится, то знайте, что прослушивать любые частоты не запрещено — всё, что конфиденциально, само скрывается за криптографией по собственной инициативе. Но вот возможность слышать и (в очень крайнем случае) говорить на частотах вне LPD и PMR участков, иногда может спасти Вам жизнь. И оно того стоит, чтобы узнать, как именно.

Как это было раньше?

До эпохи мобильных телефонов любой толстопуз, живущий во дворце на отшибе, в обязательном порядке либо сам выходил на местное милицейское начальство, либо делегировал такую обязанность начальнику охраны. По итогу чего заключался пакт — если на частоте местного отделения появлялся человек с определённым позывным и запрашивал помощь, дежурный наряд без всяких вопросов выезжал по имеющемуся у него адресу, либо тому, который скажут. За что имел оплату в твёрдой валюте, а также отдельную материальную благодарность по результатам предотвращённого шухера и смертоубийства.

С появлением сотовой связи такая мода поутихла, но умные люди по-прежнему блюдут этот обычай. Потому что понимают — проводная связь легко призывается к ногтю с помощью кусачек, сотовая — ещё проще посредством локальной китайской глушилки, а вот радиостанции, включенной на передачу на заведомо прослушиваемой милицейской частоте, абсолютно ничто не мешает.

Как это делается сейчас?

Тот же самый принцип применим везде, где Ваша жизнь подвержена повышенной опасности. Собираясь в горы, особенно по категорийному маршруту, в некоторых регионах вообще положено регистрировать группу в местном пункте МЧС, в строго обязательном порядке. Где совершенно нормально вписать свой позывной в журнал, узнать МЧС-овскую частоту и субтон, если таковой используется, и в случае необходимости воспользоваться всем этим делом для спасения чьей-то жизни.

Там, где подобное не обязательно, ничто не мешает сделать это по своей инициативе. Вряд ли Вам откажут.

Теоретически, конечно, порядок запроса помощи у МЧС совершенно другой — группа должна оставить в пункте МЧС одну свою радиостанцию, и выходить на связь по ней. Но практически это не работает. Стационарная антенна МЧС и профессиональная аппаратура на порядок лучше бытовых LPD и PMR станций, и докричаться до МЧС на их частоте и на их аппаратуру гораздо очевидней, чем на станцию хорошо если 4 категории, с заведомо менее эффективной коротенькой антенной. Что всем предельно ясно.

Поэтому жизненно необходимо, чтобы радиостанция охотника и экстремального туриста умела работать на частотах МЧС. Которые, к примеру, в дислокации местного автора лежат вблизи частоты 164 МГц, если иметь ввиду ПСС/ПСО (служба спасения), и вблизи 149 МГц, если адресоваться к ГПС (противопожарная служба).

Как видим, всё это относится к диапазону 136-174 МГц, в котором, помимо МЧС, также есть много чего ещё интересного.

Следовательно, помимо «кошерной» сетки частот, правильная радиостанция обязана уметь работать в двух диапазонах, 136-174 и 400-480 МГц. Хотя общаться по ней между собой мы изначально намереваемся только в двух совсем маленьких кусочках более высокочастотного диапазона, в его LPD и PMR участках.

Ну и раз уж мы заговорили о расширенном применении казалось бы заурядной «болталки», не забываем про два традиционных радиолюбительских диапазона. Которые 144-146 и 430-440 МГц. Они более населены, и там даже есть станции любительской аварийной службы. На случай наступления внепланового Большого Пиздеца нелишним будет прослушать частоты, оглашённые в весьма любопытном документе, над смыслом появления которого также стоит на досуге задуматься:

GlobalSET_2013.pdf

Зачем ещё нужна двухдиапазонность?

Местный автор вообще не рассматривает классические десятимилливаттные LPD радиостанции в качестве средства связи. Это не та мощность, которую можно воспринимать серьёзно применительно к нуждам туристов и охотников. Другое дело, что производители это тоже прекрасно понимают, и изначально делают свои изделия много мощнее, чем положено по документам.

Но всё равно, диапазоны LPD и PMR относятся к 70-см диапазону, в котором радиоволны сильно затухают в лесу. Особенно если местность пересечённая, со всякими буераками (а только в такой местности обычно и водится зверь). Для охотников это однозначно не самый лучший диапазон.

Двухметровый диапазон (который 136-174 МГц) в этом плане много выигрышней. И затухание в лесу меньше, и огибающая способность радиоволн выше. А потому и связь устойчивее. К тому же тут с наивысшей эффективностью работает «длинная» антенна, что совокупно даёт уверенную связь на больших дистанциях.

Наверное, поэтому МЧС любит работать именно в пределах данного диапазона. Как видим, выбор частотного плана вовсе не случаен.

Но есть одна засада — для нужд гражданской радиосвязи тут не выделено даже маленького кусочка спектра. Возможно, далее ситуация как-то и поменяется (что, однако, вряд ли), но пока придётся прижиматься по частоте к радиолюбителям, и огребаться матюками, если вдруг кому-то помешаете.

Про LPD и PMR абстрактно.

Как мы увидим дальше, очень сильно приветствуется возможность работы радиостанции в обоих этих частотных диапазонах, однако может встретиться ситуация, когда перед человеком возникнет дилемма выбора - доступен только однодиапазонник. И что лучше, LPD или PMR?

Что касается LPD, то разрешённые в нём 10 мВт - это смешно. Ещё смешнее, что при мощности 100 мВт формально уже наступает административная ответственность, из чего понятно, что этот диапазон для игрушек. Или связи внутри объекта (охрана, стройка, крановщики, карщики, и т.п).

Прюс к тому, диапазон загажен почти целиком разнообразными беспроводными датчиками (домашние и офисные сигнализации, метеостанции, и даже радиоуправляемые игрушки) и, конечно же, автосигнализациями. У последних мощность обычно от 100 мВт и выше, что на порядок больше разрешённой мощности для радиостанций этого диапазона. С вытекающими - автосигнализации тут играют роль глушилок. Особенно собранные дядюшкой Ляо.

Да, конечно, они вроде как должны пастись на определённой частоте (433.92 МГц), но по факту используется весь спектр от 433.100 до 433.985 Мгц. Если растянуть этот кусок спектра на обзорном приёмнике, то даже не в сильно большом городе секунды не проходит, чтобы на панораме где-нибудь да не чирикнула сигналка. В режиме отображения "водопад" очень чётко видно, что гадят именно сигналки - импульсный сигнал не спутать ни с чем.

Совмещение радиочастотных датчиков и сигналок с общегражданским и крайне маломощным диапазоном LPD - это верх идиотизма. При выборе радиостанции Вы должны про тот идиотизм непрерывно помнить. Иначе потом будете грязно ругаться по поводу неправильности своего выбора.

Самое смешное, что и в оставшейся части LPD, выше 434 Мгц, где никаких автосигнализаций и датчиков по уставу быть не должно, тоже постоянно что-то чирикает, причём не так, как сигналки. К тому же весьма мощно и дальнобойно - какая-то передача данных там тоже проистекает.

В общем, в городских условиях LPD диапазон для связи малопригоден. Загажен мощными помехами, причём никакое закрытие на субтон не спасёт. Приём сигнала на фоне импульсной помехи, появляющейся спонтанно и не предсказуемо - всё равно что сон с караоке под окном.

PMR диапазон пока свободен от таких помех, но и каналов там всего восемь. Как ни закрывайся субкодом, несколько передатчиков, работающих на одной частоте одновременно, в режиме ЧМ порождают хаос. Возможно, несколько позднее, когда у компетентных органов таки дойдут руки до того, чем они и должны заниматься, и с PMR наконец выгонят всяких нерусских крановщиков, тупо жарящих на 50 метров десятью ваттами, тут воцарится некий порядок.

Да, и разрешённая мощность на PMR в 50 раз выше, чем в сетке LPD.

О массо-габаритных показателях:

Понятно, что лучше желать радиостанции маленькой и лёгкой, нежели большой и громоздкой. Особенно тем, кто будет таскать её на себе (пешкодральные туристы).

Однако это невинное желание категорически конфликтует с другим — чтоб батарея жила долго. Тут все понимают, что мелкий аккумулятор быстро подыхает, особенно при существенном токе разряда (а чего Вы хотите при мощности передатчика ватт в пять? Естественно, ток разряда при передаче будет не меньше ампера).

Можно даже сформулировать требование к батарее — если радиостанция способна прожить в дежурном режиме хотя бы пару дневных переходов по 8-9 часов, то этого уже достаточно. Если батарея съёмная и заменяемая, будет совсем хорошо - можно взять с собой запасную.

Так что если оно в итоге по размерности будет в районе пачки сигарет (но никак не в разы больше), а по весу в пределах от четверти до трети кило, то стоит признать такие габариты и вес приемлемыми. Аппаратом удобно пользоваться без всякой гарнитуры, просто держа его в кулаке. И аппарат не угробит здоровье туриста своей тяжестью. По крайней мере, габариты и вес одной банки тушёнки никого ещё до могилы не довели.

Сразу об аккумуляторах.

Простые юзеры (те самые туристы, охотники и рыболовы, чья профессиональная деятельность никак не связана с радиосвязью, а потому доступа к аппаратуре и комплектующим у них нет) совершенно чётко понимают, что проприетарный аккумулятор радиостанции «профессионального» назначения сдохнет намного раньше, чем умрёт сама радиостанция. А взять новый аккумулятор обычно негде — унификации у них никакой.

Поэтому простые юзеры склонны приобретать самые элементарные радиостанции с питанием от батареек или пальчиковых аккумуляторов, каких навалом в любом охотничьем магазине (в районе 1000 рублей за пару станций). Чаще всего ими оказываются слабенькие 10-милливаттные LPD с радиусом действия до километра, чего обычно недостаточно.

Посему оговоримся, что приобретаемая модель радиостанции должна допускать альтернативные виды питания, а не только штатный литий-ионный аккумулятор.

Зовутся такие приблуды обычно весьма страшно: «Battery Case Compatible Pack Box Housing Shell», либо созвучным образом. И обязательны к покупке без всяких раздумий.

Соответственно, если к выбранной модели такого эмулятора штатной батареи не существует, это очень плохо. Рано или поздно будете проходить квест на тему «и чего теперь делать?»

О программируемости.

Отметим сразу, что местный автор имел богатый предшествующий опыт общения с радиостанциями и сканирующими приёмниками различных признанных мировых производителей. Удивляет, что до последнего времени они вообще не грели себе голову, насколько конечному пользователю удобно вбивать в память станции рабочие частоты, а потом оперировать ими.

Видимо, производитель искренне считает, что юзер должен уметь только нажать кнопку передачи. А конфигурировать радиостанцию юзеру будет кто-то другой.

Поэтому с некоторых пор местный автор всегда обращает внимание, насколько просто влить в станцию необходимые диапазоны, субтона, задать мощность и какую-то вменяемую идентификацию каждого канала. Если всё это делается только через часовое тыкание в кнопки в стиле запыхавшейся осоловелой обезьяны, то что-то с этой моделью не так.

Поэтому необходимым условием признания радиостанции как юзабилитипригодной, является возможность её конфигурирования через комп. Чтобы частотную расфасовку со всякими там субтонами и взаимодействием с репитерами было возможно влить в несколько однотипных станций буквально за время закипания чайника.

Что, естественно, никак не исключает возможности настройки станции на любую необходимую частоту в полевых условиях. Если это невозможно (а так запросто бывает), то это вообще не вариант.

«Слепая» радиостанция или с дисплеем?

Местный автор понимает, что любовь к дизайну аппаратуры без дисплея, так называемого «военного» образца, это хорошо и понятно, ибо нечего ломать. Но давайте всё-таки без фанатизма.

«Слепая» радиостанция выпускается либо с намертво прошитыми каналами, либо программируется со шнурка через комп. И в поле Вы с ней абсолютно ничего не сможете сделать. Вот что есть в руках, то и пользуйте.

Естественно, любое ограничение суть зло, а отсутствие гибкости есть глупость. Давайте не будем отказывать себе в возможности встать радиостанцией на любую частоту любого диапазона в любой момент, когда нам это понадобится.

Что невозможно сделать без наличия у радиостанции полноценного дисплея. Стало быть, дисплей должен быть.

О кнопочках.

Всевозможные валкодеры ставятся в основном в «слепых» радиостанциях, но иногда встречаются и в аппаратах с дисплеем. Особо часто — в сканирующих приёмниках. Причём многие функции навешиваются на валкодеры иногда совершенно бездумно и без всякой на то веской причины.

Представляется очевидным, что правильная радиостанция должна иметь полноценное клавиатурное наборное поле (полная цифровая клавиатура плюс функциональные клавиши). Ибо набирать частоту через онанизм с валкодером абсолютно не улыбается.

Об антеннах.

При выборе радиостанции обязательно обратите внимание на то, как именно прицеплена антенна. Она должна быть на стандартном разъёме, а не приделана намертво. Если Вы не можете заменить антенну на любую другую, то вообще не стоит покупать эту радиостанцию.

Дело в том, что антенна всегда подбирается под условия работы, и у человека, понимающего это, завсегда имеются под рукой две-три сменных антенны. Рассмотрим эту мысль на примере.

Допустим, собираемся мы большим коллективом куда-то ехать на машинах. Пусть машины будут не класса «сарай», а обычные городские. В которых между темечком водителя и крышей есть зазор хорошо если хотя бы в десять сантиметров.

Учитывая, что штатная антенна имеет длину под 20 см, ни о каком хрестоматийном использовании радиостанции в стиле «держу станцию вертикально перед носом и говорю в неё» и речи быть не может. Держать её придётся криво, тыкая концом антенны в глаз пассажира справа, и наслаждаясь всю дорогу его неисчерпаемой коллекцией непереводимых идиоматических выражений.

Между тем, дальнобойность на трассе не особо нужна, так что без всякого вреда для процесса можно заменить штатную антенну на вот такой, к примеру, коротыш:

Компактная антенна SRH-805S-SMA-F для BaoFeng UV-5R

Росту в нём меньше пяти сантиметров, так что вся станция целиком и полностью умещается в кулаке, и пассажир не рискует стать Кутузовым. Правда, и Вы не узнаете много новых для себя слов и редчайших филологических построений повышенной этажности, охраняемых государством.

Такой коротыш также очень удобен на маршруте. Радиостанция целиком умещается в кармашке разгрузки, ничем не торча наружу. Но свою задачу при этом выполняет — связь на два-три километра держит, а большего внутри группы и не надо.

На значительные расстояния связываться стоит с помощью полноразмерной антенны. В которой будет треть метра росту. По прямой в поле получается километров десять, а если взобраться на возвышенность, то и того больше. Штатная антенна на такие расстояния не работает (приём возможен, но Вас уже не слышат).

Для определённости, это может быть что-то типа NAGOYA NA-771 или её аналога под другой торговой маркой (Diamond SRH-771, ReTech RHA-771 и т. п.) - всё это гуглится, и имеется в изобилии.

Терминология.

Перед тем, как начать изыскания с целью приобретения подходящей модели радиостанции, следует понять одну очень простую мысль. Все зарубежные интернет-магазины ориентированы на жертву ЕГЭ. Которая ни хрена не разбирается ни в чём, но завороженно смотрит в рот маркетологам. А что ещё жертве остаётся?

В частности, в описаниях радиостанций обычно не упоминается о подробностях внутренней начинки, что в ряде случаев может быть очень важно. Акцент же делается на какие-нибудь третьестепенные шняжечки, по большому счёту и вовсе не нужные.

Даже вместо рабочего диапазона, выраженного в понятных нам метрах или мегагерцах, будут фигурировать строго маркетинговые находки. Например, VHF (Very High Frequency), вместо двухметрового диапазона 136-174 МГц, или UHF (Ultra High Frequency) вместо 70-сантиметрового 400-480 МГц. Просто потому, что подсознательно слова Ultra и Very High воспринимаются как превосходная степень чего-либо.

Смешно, но факт :)

В итоге потребитель ориентируется на фирму и цену, покупая по факту тот же самый Китай, но за три цены. А потом очень удивляется результату, когда его пафосная фирменная вещь ничем не отличается от честного китайца. Ну разве что шильдиком.

Выбор радиостанции.

Теперь, когда требования к аппарату более-менее сформулированы и осмыслены, а самые важные предостережения высказаны, можно начинать присматривать возможные варианты, всецело удовлетворяющие нашим требованиям.

Таких вариантов масса. Просто море разливанное, особенно если не ограничиваться тем, что Вам предложат в ближайшем специализированном магазине. Ежели Вы намереваетесь тащить заказ из-за бугра, через какой-нибудь интернет-магазин, то при подборе радиостанции можно просто осоловеть. Настолько велик выбор.

Поэтому выбор надо как-то ограничить.
Сильно много — тоже не хорошо.
Дальнейшее не бесспорно, но логика в рассуждениях присутствует.

Прежде всего, местный автор отказался от защищённого варианта исполнения аппарата. Под проливным дождём никто бродить не станет, да и у прочих бродячих самураев, как правило, аппаратура обычно минимизирована по цене. Они просто ее выключат, и спрячут в герметичный пакетик. Говорить Вам будет просто не с кем.

Кроме того, защищённый фирменный аппарат стоит в несколько раз дороже, нежели его аналог. И если аналогу судьба умереть в катаклизме, то проще купить новый аппарат, или вообще его тушку (собственно корпус с платой долларов за 20).

Местный автор полагает, что имеет смысл покупать сразу расширенный комплект:

  1. Сама радиостанция в сборе, со штатной антенной, зарядником и гарнитурой.
  2. Дополнительная компактная антенна ближней связи.
  3. Дополнительная длинная антенна дальней связи.
  4. Программатор в виде специального кабеля и софта на диске.
  5. Устройство питания в машине.
  6. Дополнительный аккумулятор, или лучше бокс в его габаритах, набиваемый стандартными батарейками или аккумуляторами типоразмеров АА или ААА.

Если всё это в сумме стоит в районе сотни баксов, то можно купить сразу пару комплектов такого добра, извлеча тем самым максимум пользы из владения радиостанцией.

Самое смешное, что на АлиЭкспресс такая штука есть. Зовётся BaoFeng UV-5R. Модификаций радиостанции масса, но местный автор выбрал базовую. Просто к ней выпускается много всяких разных шерушков.

Весь расширенный комплект обошёлся местному автору в $73 (куда включена и стоимость радиостанции в штатной комплектации за $40), и сейчас мы будем обозревать, что предлагается пользователю в этом аттракционе неслыханной щедрости за грубо говоря смешные 2500 рублей.

Внешний вид BaoFeng UV-5R.

Радиостанция, вынутая из коробочки, с самого начала что-то смутно напоминала. Пришлось напрячь память, и прошвырнуться по сайтам признанных мировых производителей. Ага, точно, вот оно:

Kenwood_TK-F8, прототип BaoFeng UV-5R

Вы без проблем можете купить этот Кенвуд в магазинах Раши долларов за сто или около того. Правда, внутри будет то же самое, с той же схемой и характеристиками, и сделано в том же Китае. Но есть любители и ценители фирменных шильдиков.

Однако вернёмся к нашему дженерику.

Китайцы в точности скопировали кенвудовский девайс, но дополнили его фонариком (что, кстати, правильно и очень полезно в походных условиях). Больше видимых отличий нет.

Для любителей читать даташиты можно привести два документа — исходный англоязычный, и сокращённый русский перевод для тех, кто в инглише не силён, либо вообще ни в зуб ногой. Это собственно инструкция к радиостанции.

BaoFeng-UV5R-instruction-en.pdf
BaoFeng-UV5R-instruction-ru.pdf

Все технические характеристики постигаются из первого документа.
Переписывать в пост мы их принципиально не станем.

Если вдруг кого заинтересовал производитель, то это фирма Fujian Nanan Baofeng Electronics Co Ltd (оффсайт) Находится она в провинции Фуцзянь Китая, основана ещё в 1993г. Специализируется не столько на производстве аппаратуры связи (это можно легко делегировать), сколько на изысканиях, какой чип можно воткнуть в свои изделия, и как именно его запрограммировать, чтобы было дёшево и сердито.

Сейчас у конторы есть два собственных производства, где работают около 500 сотрудников. Там выпускается разнообразная OEM/ODM продукция, от антенн до беспроводных телефонов. А среди прочего и несколько моделей радиостанций гражданского назначения.

Что внутри?

Чтобы знать, чего от радиостанции можно в принципе ожидать, надо провести диагностическое вскрытие. Делается это относительно легко, но всё-таки без знаний и умений внутрь лезть не надо — разобрать можно что угодно, а вот собрать взад получается не у всех.

В закромах аппарата всего одна плата — сперва вид с той стороны, где много деталей:

Плата BaoFeng UV-5R. Тыльная сторона.

Самая большая микросхема слева внизу — 8-битный микроконтроллер EM78P568. Фактически различные версии исполнения радиостанции, кроме формы корпуса, отличаются друг от друга только прошивкой логики его работы.

Две восьминогих микросхемы правее микроконтроллера — память и синтезатор речи. Основные переключения радиостанция проговаривает женским голосом на английском языке. Видимо, чтобы ею можно было оперировать вслепую. Ну и чтоб охотник или турист не чувствовал себя совсем уж одиноким.

Кстати, этот голос полезно вообще отключить. По крайней мере, при использовании радиостанции охотниками. Ничего хорошего оттого, что в самый неподходящий момент тётка вдруг заверещит о необходимости зарядки батареи, ждать не стоит. Всю дичь распугаете, да и сами от неожиданности можете оконфузиться.

Рассыпуха выше микроконтроллера относится к НЧ тракту и жёсткой логике в цепях коммутации, что нам не особо интересно. Лучше обратим своё внимание на микросхемку, сплошь окаймлённую по периметру полоской фольги. При сборке аппарата это место закрывается сверху металлическим экраном, а стало быть, именно тут и находится всё самое интересное.

Так оно и есть — это RDA1846, однокристальный чип трансивера на три диапазона (обратите внимание, что в радиостанции задействованы лишь два из них, а диапазон 200-260 МГц просто проигнорирован, и вообще никак не фигурирует).

Любители смотреть даташит могут это сделать: RDA1846.pdf

И вот тут кроется самое любопытное.

Из даташита, а также полного отсутствия всяких намёков на любой способ реализации фильтра сосредоточенной селекции на плате, вытекает одно интересное наблюдение. В радиостанции мы видим такой современный метод построения приёмного тракта, как один из способов реализации SDR (Software-Defined Radio). Правда, применительно к этой радиостанции почему-то часто употребляют термин «прямое преобразование», но местный автор склонен полагать, что это было бы не совсем корректно.

В самом деле, в SDR приёмнике спектр сигнала сразу переносится на звуковую частоту, и скармливается In-phase/quadrature модулятору, после которого два получившихся канала отдаются на обработку компьютеру через вход его звуковой карты, либо некоему загадочному цифровому процессору (Digital Signal Processor, или сокращённо DSP).

В случае использования компьютера из принимаемого спектра можно вытащить сигнал с любым видом модуляции, причём ещё и в диапазоне частот. Цифровой процессор на такие подвиги не способен, и обычно обучен работать только с каким-то одним видом модуляции. В данном случае это ЧМ.

Собственно, по факту мы тут и имеем самый настоящий SDR приёмник, к какому привыкли радиолюбители.

Вся обработка сигнала делается прямо внутри чипа, и имеет одну особенность по сравнению с супергетеродином.

В нашем случае просто отсутствует порог, только начиная с которого детектирование ЧМ возможно. Радиостанция прекрасно чувствует, когда появляется сигнал корреспондента, даже настолько слабый, что он тонет в шумах. Функция шумодава тут состоит в том, чтобы врубить приём, когда сигнал корреспондента становится разборчивым, и тем самым пригодным для понимания.

Теперь перевернём плату мордой вверх:

Плата BaoFeng UV-5R. Лицевая сторона.

Тут мы видим, что китайцы сэкономили на контроллере дисплея, установив прямо под дисплей бескорпусный вариант микросхемы HD44780U, залив его сверху компаундом. Возможно, им просто не удалось втиснуть туда микросхему в корпусе. Хотя вроде бы по габаритам как раз влазит.

Но зато радует, что никто не пытался сэкономить на контактах клавиатуры. Их тут 19 штук, плюс три микрика сбоку. Они качественные, как в кнопочных сотовых телефонах, а не похабные, как в пультах дешёвых телевизоров, на токопроводящей резине.

В качестве подсветки экрана использовано несколько светодиодов разного цвета свечения, сработку которых, как оказалось позднее, можно программировать. Чтоб в разных режимах светило выбранным цветом. Например, в зависимости от состояния приём-передача. Всего возможны три цвета: оранжевый, синий, фиолетовый. Но могут быть и любые другие — у китайцев нет ничего железобетонного.

Привлекает внимание также мелкая микросхема по центру, сразу над клавиатурой. Из маркировки вытекает, что это RDA5802E — чип полного FM приёмника на 65-108 МГц (перекрывает советский УКВ и импортный FM диапазоны, дабы не мелочиться), выполненный примерно по такой же схеме, как и приёмный тракт радиостанции.

В целом плата спаяна достойно, никаких артефактов, порождённых чудесами китайского менталитета, тут не видно. Везде, где это возможно, применены smd компоненты, даже для большинства дросселей и индуктивностей. Посмотрев на плату, не поверишь, что по схеме их почти пять десятков.

Схема радиостанции для любителей смотреть такие вещи имеется (сохранение документа на диск позволит получить доступ к спецификации элементов. Открытие в браузере спецификацию, скорее всего, не покажет - плагины pdf вьевера не всегда умеют с ней работать):

BaoFeng-UV5R-scheme.pdf

Схемотехнически там ничего необычного — при работе на передачу радиочастотный выход однокристального трансивера раскачивается усилителем мощности до 1 или 4 ватт, отфильтровывается трёхзвенными фильтрами от гармоник, и излучается в антенну. Всё грамотно.

Но переключения в тракте делаются диодами, смещаемыми в прямом направлении, либо запираемыми обратным напряжением. Да, это не есть хорошо, ибо куча лишних деталей и какие-то потери в тракте, но как-то иначе в такой малютке сделать сложно. Либо уж тогда отказываться от многодиапазонности.

Далее возникают вопросы.

О цифровом процессоре (DSP) вместо классического радиотракта.

Скажем прямо, что пользователи пока не готовы принять подобные методы построения приёмного тракта, презрительно обзывая микросхемы с DSP «чипами для игрушек». Действительно, маленькая микросхемка размерами всего 5*5 мм, да пара дюжин мелких деталюшек рассыпухи вокруг — всё это выглядит несколько игрушечно для того, кто на этом месте привык видеть гектар контуров и батальон кварцев.

Но всё это ровно до тех пор, пока не начнёшь промерять реальные характеристики готового изделия.

Как оказалось, они весьма достойные. Даже если Вы ничего не понимаете в терминологии и цифири, всё равно стоит посетить рекомендованную статью, дабы понаблюдать, как человек с «длинной» антенной из числа перечисленных в данном посте, работает через радиолюбительский спутник, причём мощность у спутника при этом всего лишь смешная четверть ватта. А сам спутник болтается где-то над горизонтом, в тысяче километров по прямой.

Все выводы к статье тоже правильные. И, в частности, мысль, что в условиях суровых помех чувствительность по приёму упадёт. Или будет не такой высокой, как заявлено в характеристиках. Однако для туриста или охотника сиё проблемы не составляет — там, где он будет пользоваться радиосвязью, на много десятков километров вокруг нет вообще ничего.

Кстати говоря, на подобных «чипах для игрушек» делают вполне взрослые модели всеволновых радиовещательных приёмников (под марками DEGEN и Tecsun), и радиостанции для охраны (масса моделей). Это вполне созревшая технология.

Учитывая, что современным трендом промышленности является удешевление производства и себестоимости изделий до предела, даже в ущерб их техническим характеристикам (на чём конкретно сдулись японские производители связной техники), в скором времени половина продаваемых радиостанций карманной носки будут с DSP трактом. Так что привыкайте.

Зачем тут УКВ/FM приёмник?

Оказалось, это не инновации от китайцев, как поначалу подумалось.
В оригинальном Kenwood TK-F8 он тоже есть.

Как представляется местному автору, создатель модели думал над вариантами использования своего детища, и всеми силами старался сделать его полезным пользователю в каждодневной жизни.

Сам приёмник весьма чувствительный, и даёт чистый сигнал. Хотя чип внутри тоже «игрушечный», по терминологии критиков. Однако он уверенно и качественно принимает сигналы вещательных радиостанций на любую из проверенных антенн.

Фактически радиовещательный УКВ/FM приёмник выполняет здесь фоновую функцию — играет музыку или вещает новости, пока радиостанция не занимается коннектинг пиплом. Как только проклёвывается корреспондент, всё это радиовещание автоматически прерывается, и мы общаемся с корреспондентом. Когда общение закончено, радиовещание возобновляется.

Естественно, радиовещание можно отключить совсем. Но возможность его наличия всяко лучше, чем категорическое отсутствие. И единственно, до чего китайцы пока не додумались, так это приторочить разъём для карты памяти. Чтобы mp3 оттуда играть, а заодно и делать запись радиопереговоров сразу на карту памяти. Многие бы заплатили дополнительные $10 за такой функционал.

Режим сканирования.

Большая красная кнопка на морде радиостанции переключает режимы работы между канальным и частотным.

В канальном режиме радиостанция оперирует только запрограммированными в неё каналами (о чем дальше), и тут можно лишь листать каналы руками, либо осуществить автоматическое сканирование по списку запрограммированных каналов. То и другое возможно делать в двух направлениях - от начала списка каналов к концу, и наоборот.

При этом на дисплее отображается не частота канала, а его название.
Так, как оно указано при программировании.

Но более интересен частотный режим работы.

Задав через меню шаг частоты (стандартно это 25 кГц) и натыкав в экран исходную частоту, далее можно осуществить сканирование от натыканной частоты вверх или вниз. При обнаружении работающей радиостанции аппарат будет либо приостанавливаться на несколько секунд, дабы дать оператору время на понимание, что же это такое поймалось, либо останавливать сканирование совсем (поведение задаётся через меню). Направление сканирования в любой момент можно изменить, дабы пройтись несколько раз подряд по интересному участку диапазона.

При подходе к границе диапазона (верхней или нижней) сканер автоматически переходит к соответственно концу или началу диапазона, и продолжает сканирование.

Никаких банков памяти, либо чего-то подобного, как это заведено в сканирующих приёмниках, тут нет. Так что в качестве сканирующего приёмника использовать данную радиостанцию вряд ли комфортно - она не для этого.

Работа на двух частотах сразу.

Поскольку на экране радиостанции присутствуют две строчки с частотами, это всё не просто так. Радиостанция действительно умеет слушать эфир сразу на двух произвольных частотах, возможно, даже принадлежащих к разным диапазонам (двухметровый и семидесяти сантиметровый), и включаться на передачу на любой из этих частот. Причём это справедливо как для канального, так и для частотного режимов работы.

Так что если в группе туристов или охотников есть люди с радиостанциями LPD и PMR диапазонов, которые не могут разговаривать между собой напрямую, для них не всё потеряно. Вы ставите на верхнюю строчку дисплея канал LPD диапазона, на нижнюю - PMR диапазона, и можете разговаривать и с теми, и с другими.

Более того, любую из строчек дисплея можно включить в режим сканирования. Но не обе сразу.

Тут сразу возникает ассоциация с телефоном о двух симках.
Фактически мы имеем нечто подобное, но в концепции радиостанции.

А памятуя, что поверх радиосвязи можно включить ещё и УКВ либо FM радиовещание, у нас получится аппарат, одновременно работающий с тремя независимыми приёмниками :) Круто, что сказать.

Практические испытания чутья.

Местный автор всю радиопередающую технику всегда проверяет на чувствительность по одной и той же методике. Путём сравнения на слух приёма слабого сигнала удалённой радиостанции проверяемым образцом, а также эталонным японским сканирующим приёмником, работающим с правильной и согласованной антенной.

В данном случае достаточно было встать обоими аппаратами на частоту автомобилистов (50 канал LPD диапазона в местной локации автора), и на удалении порядка 30 км слушать, как они звучат через проверяемую радиостанцию и через контрольный приёмник.

Учитывая, что японский сканер в этом диапазоне имеет чувствительность пол микровольта, можно аргументированно констатировать, что по чутью BaoFeng UV-5R оказался лучше, и, вполне вероятно, имеет заявленные производителем четверть микровольта чувствительности со штатной антенной.

Кстати, на приём штатная антенна работает ничуть не хуже, чем более «правильная» NAGOYA. Даже с пяти сантиметровым «коротышом» BaoFeng уделывал японский сканер, слушающий эфир полноразмерной антенной. Хотя разница между «коротышом» и более длинной антенной заметна сразу.

Но это в отсутствие помех. В силу особенностей схемотехнического построения приёмного тракта обозреваемая радиостанция вряд ли уделает японца при наличии сильных индустриальных помех.

Подробнее и в практическом аспекте можно почитать здесь: BaoFeng UV-5R: дальность связи с разными антеннами - как водится, с тщательным обоснованием, почему то или иное действо делалось так, а не иначе.

Кстати, о мощности.

Все почему-то любят мощные радиостанции, не менее 5 Ватт.
Наверное, потому, что у «профессиональных» именно столько.

Тут тоже есть возможность выбирать между одним и пятью ваттами, хотя регламент LPD/PMR диапазонов говорит про 0.01 и 0.5 Ватт. Что как бы смешные цифры, да?

Этот момент требуется разъяснить до полного понимания, чтобы потом не удивляться, когда увидите, как две станции с десятью милливаттами мощности прекрасно работают на удалениях, при которых одноваттные уже не слышат друг друга.

Давайте представим себя в лесу, сквозь который радиоволны LPD и PMR диапазонов проходят очень плохо. Их активно поглощают деревья, и даже в совершенно ровной локации, когда нет никаких холмов и лощин, связь «потеряется» довольно быстро. Скажем, через километр.

Логика говорит, что, подняв мощность с одного ватта до пяти, мы должны получить впятеро больший радиус действия. Однако в действительности никаких пяти километров не получится, а получится от силы полтора. Ибо приращение радиуса распространения радиоволн в поглощающей среде пропорционально корню червёртой степени от приращения мощности.

Это крайне неэффективный способ увеличения дальности связи. Худший из того, что можно придумать. И совершенно противопоказанный переносным радиостанциям — любой аккумулятор под амперными токами сдохнет весьма быстро.

Если пойти другим путём, и не наращивать мощность передатчика (что сделать проще всего), а повысить чувствительность приёмника в полтора раза (что сделать несколько сложнее), то та же радиостанция с тем же одним ваттом мощности в том же самом лесу обеспечит связь на те же полтора километра, что и пятиваттка. Но проживёт сильно дольше при работе на передачу.

Также можно позаботиться об эффективности излучения мощности. Согласованная антенна с КСВ, близким к единице, способна существенно увеличить дальность связи по сравнению с антенной жанра «какая попало».

Поэтому не обращайте внимания на все эти ватты мощности по паспорту. Более важна чувствительность (по литературным источникам, в реальности она у нас около 0.12 - 0.18 микровольта при заявленной производителем 0.2 мкВ), и эффективность антенны (КСВ вблизи резонансной частоты). А также выбор куска диапазона — при уходе в сторону от резонансной частоты антенны излучаемая радиостанцией мощность может упасть в разы.

Так что тупо ставьте 1 Ватт мощности, но используйте хорошую антенну и правильные частоты — те, на которые эта антенна и настроена. А настроена она, скорее всего, будет на LPD, ибо PMR лежит в стороне от традиционного связного диапазона 430-440 МГц.

Программирование каналов.

Шнурок для программирования каналов тут весьма показан, ибо вбить вручную 77 частот двух разрешённых к использованию в Стране диапазонов — это сущий ад и содомия.

Местный автор прочитал несколько ужастиков про программирование БаоФенгов, и даже поначалу как-то устрашился. Однако в реальности абсолютно никаких проблем не возникло. Если юзер способен поставить драйвер на комп, и воткнуть разъём в гнездо правильной стороной, то есть имеет IQ хотя бы двузначный, то всё у него получится с первого раза. Особенно с инструкцией в руках.

Сразу набросаем такую инструкцию по программированию нашей радиостанции шнурком, совместимым с BaoFeng UV-5R, и купленным на АлиЭкспрессе у любого продавца. Причём покупать можно без CD диска с софтом, ибо ничего полезного на том диске не будет совершенно точно. Да и не факт, что этот диск, по доброй китайской традиции, вообще станет читаться.

Перво-наперво Вам понадобится драйвер COM порта для USB шнурка.
Который лучше всего брать тут: wouxun.us/Software/USB_Drivers/

У местного автора в качестве операционки стоит седьмая Винда, так что он взял из директории экзешник «USB Driver for Vista & Win7.exe». Для иной версии ОС берите соответствующий файл.

Далее этот софт ставится в компьютер, после чего нелишним будет посмотреть, на каком именно COM-порту в итоге повиснет шнурок (это нужно знать). Так что идем в меню «Пуск», жмём «Панель Управления», выбираем «Диспетчер Устройств», и интересуемся пунктом «Порты (COM и LPT)» - у местного автора драйверу понравился COM3, но местный автор, ничтоже сумняшеся, тут же перевесил драйвер на первый порт, чтоб потом не вспоминать такие тонкости.

Теперь нам понадобится программа, умеющая лазить в радиостанцию по шнурку, и менять её частотный план.

Таких программ несколько. Однако «родная» утилита настолько бездарна и неудобна, что, безусловно, её создателей ждёт заслуженный сюрприз в аду (хотя бы в виде ведра гвоздей). А мы лучше пойдём другим путём.

Посетите директорию trac.chirp.danplanet.com/chirp_daily/LATEST/ и возьмите ZIP-архив для платформы win32. Распакуйте его в отдельную директорию, и получите в ней портабле версию (то есть работает без инсталляции).

Теперь запускайте экзешник в корне этой директории, подключайте прошивочный шнурок одним концом в USB порт компьютера, а другим концом — в разъёмы для гарнитуры выключенной радиостанции. Радиостанцию включите, причём она должна стоять на приёме на частотах, на которых не ведётся передача (чтобы в разъём гарнитуры не шёл никакой звук).

Теперь через меню программы инициируйте чтение ИЗ радиостанции. Программка спросит, какой COM-порт использовать (в большинстве случаев он определяется самостоятельно), какова марка радиостанции. То и другое Вы уже знаете.

Второе модальное окно программы предложит воспользоваться её драйвером, на что следует согласиться. Далее покажется инструкция, как и чего делать, на нерусском языке. Выполнять её не надо, у Вас уже всё подключено правильным образом. Просто жмите «ОК».

Далее нарисуется прогресс-бар, который неспешно позеленеет слева направо, и сгинет. На экране появится список прошитых частот со всеми их режимами. Изначально в радиостанцию вбито что попало, но можете сохранить эту прошивочку на диск силами программы прежде, чем её потерять.

Далее имеет смысл взять какую-нибудь готовую прошивку частотного плана, например, эту:

BaoFeng-UV5R-LPD8-LPD69-PMR.img в ZIP-архиве.

Прошивка организует две версии LPD диапазона (урезанную 8-канальную для простейших станций, и полную — у каждой собственная нумерация каналов), а также PMR диапазон. Прошивка читается в программу, корректируется, если оно надо, и заливается в радиостанцию посредством противоположной по смыслу процедуры (в меню программы всё это есть). Процедура длится несколько секунд, после чего радиостанция перезагрузится, моргнув вэлком-заставкой, и тут же готова к использованию в обновлённом варианте частотного плана.

Процедура программирования частот процессуально очень проста, и фактически занимает буквально секунды времени. Через клавиатуру что-либо сделать местный автор даже не пытался, хотя и это возможно.

Что понравилось.

Несмотря на постулированную возможность чипа трансивера работать на частотах до 480 МГц, оказалось, что на деле ничто ему не мешает функционировать на приём и передачу вплоть до частоты 520 МГц. Этот кусок диапазона интенсивно используется таксистами и всевозможными службами доставки разной пиццы, и, конечно же, китайский производитель счёл необходимым влезть и в эту нишу. Ибо сулит какой-никакой, а дополнительный спрос.

У некоторых продавцов на АлиЭкспресс в описании лота есть слова про расширенный UHF, а у некоторых нет. Но по факту диапазон UHF таки расширенный, что приятно.

Весьма полезно умение радиостанции излучать в конце передачи тон частотой 50 Гц (выставляется в настройках, в меню этот пункт называется «STE»), который всеми уважающими себя станциями однозначно понимается как команда к прекращению связи. В результате принимающая сторона заблаговременно врубает шумодав, и по окончании передачи в ухо слушающего не ударяет всплеск шума эфира.

Радиостанции с цифровым процессором обработки сигнала (к каковым и относится рассматриваемая) очень чётко детектируют всевозможные тоновые посылки (как CTCSS, так и DCS), так что эта функция работает вполне уверенно.

Что не понравилось.

1. Об особенностях китайской речи.

Многие пользователи радиостанций, выпущенных для внутреннего рынка Китая, но привыкшие к аппаратам, адаптированным под европейского потребителя, склонны ощущать некий дискомфорт. Голос, переданный через китайский аппарат, звучит как-то не так. Хотя пользователь, впервые взявший в руки именно китайскую радиостанцию, этого не замечает ввиду отсутствия предшествующего опыта.

Тут дело вот в чём.

Мы (белые люди) привыкли к продукции наших мануфактур, на которых инженеры изначально закладывают в передатчик подъём высоких частот в голосовом сигнале из расчёта примерно 6 db на октаву. В приёмном тракте делается обратная коррекция, со спадом в те же 6 db на октаву. При этом из динамика приёмника речь белого человека и для уха белого же человека звучит максимально естественно.

У жёлтого человека, и китайца в частности, есть некая особенность речи — используемые им звуковые сочетания при таком подходе становятся неразборчивыми. Поэтому в передатчике китайцы не склонны задирать высокие частоты.

Вот и вся разница.

Если Вам попадётся вариант радиостанции для внутреннего рынка, либо в настройках радиостанции отсутствует пункт «Mic set: Eng/Ch», как раз и управляющий задиранием/незадиранием высоких частот голоса в радиоканале при передаче, то будете вещать на китайском диалекте. Либо, если свербит, лечить это дело впаиванием двух радиодеталей на плату (широко известный мод). Но обычно люди на это забивают.

2. О прожорливости радиостанции.

Если Вы хотите, чтобы аппарат вел себя как верблюд (покормили его раз в неделю, и он прет под крики «арбайтен» аки танк, лишь попахивая всё вонючее и вонючее), то Вам нужна классическая схема приёмного тракта — супергетеродин, причем с гетеродином даже не на синтезаторе, а тупом кварцевом генераторе. Из чего вытекает одноканальность и отсутствие всяких там дисплеев на жидких кристаллах. Ибо незачем.

Но зато и работать это будет сутками на одной зарядке. Если поделить ёмкость алкалиновой батарейки (штатно 2 А/часа) на милиампер 10 (реально достижимый ток потребления в описанном варианте супергетеродинного приёмника), то и функционировать это будет не менее недели не выключаясь.

Но как только мы начинаем навешивать всякие синтезаторы частоты, дисплеи с контроллерами, восьмибитные микроконтроллеры управления, и, самое главное, DSP процессоры, возлагая тем самым аппаратные функции на их программные заменители, так неизменно должны задуматься о расплате за высокие технологии и всякий там сервис. Ибо все эти ништяки кушают ток.

Если замерить потребляемый аппаратом BaoFeng UV-5R ток в дежурном режиме (радиостанция включена, но молча ждёт появления корреспондента), то этот ток составит порядка 60-70 mA. Что, скажем так, отнюдь не мало.

У большинства радиостанций примерно того же класса, но с «традиционным» радиотрактом, которые крутил-вертел в руках местный автор, ток дежурного приёма составлял в среднем вдвое меньшее значение. Как говорится, прочувствуйте разницу.

Такова плата за DSP. И она велика.

Отсюда мы можем посчитать, что на приёме станция может продержаться сутки (ёмкость штатного аккумулятора 1800 mA/h). Но с учётом того, что по ней будут ещё и говорить, срок жизни от одной зарядки в реальности составит часов 15-17. Именно на этот срок жизни и надо рассчитывать.

Если хочется большего, то существует вот такое элегантное решение — меняем аккумулятор в виде задней крышки радиостанции на чуть более хитровыдуманный (заявленной ёмкостью 3800 mA/h, однако реально там стоят банки на 2600 mA/h, про что нужно знать), и обретаем возможность болтать в эфире непрерывно свыше полутора суток через чуть подросшую по высоте станцию:

Батарея повышенной ёмкости для BaoFeng UV-5R

Обратите внимание, что подобные вещи без проблем отыскиваются для базовой модели, но не подойдут к её всевозможным модификациям, которых уже около десятка. Именно поэтому местный автор и рекомендует к покупке именно базовую модель — к ней выпускается множество всевозможных приблуд.

Отметим, что запасная батарея штатного размера в сумме с такой же основной дадут не меньший запас энергии, но по цене обойдётся сильно дешевле. Это как раз тот случай, когда две маленькие лучше, чем одна большая.

Можно поступить альтернативно — задействовать экономайзер, который побудит приёмный тракт проверять частоту периодически, а не непрерывно. Экспериментально установлено, что в любом из четырёх возможных режимов работы экономайзера передача корреспондента дольше двух-трёх секунд засекается стопроцентно.

Поэтому, если Вы не предполагаете трепаться в эфире непрерывно, аки блондинка, можно обойтись штатным аккумулятором, и режимом экономайзера номер четыре. Станция на штатном аккумуляторе при этом проживёт примерно столько же, сколько и на «большом», но без экономайзера.

Но в любом случае, понимайте, что радиостанции с DSP на борту несколько прожорливы. В силу чего и оснащаются аккумулятором повышенной ёмкости.

Заключение по радиостанции BaoFeng UV-5R

На момент написания статьи это выдающийся аппарат за более чем доступный прайс ($40). Причём далее цена на него будет только падать.

Как бонус - возможность приобретения любых шерушков, от всевозможных гарнитур и разнообразных антенн до аккумуляторов (в том числе повышенной ёмкости) и батарей-паков (набиваются батарейками либо аккумуляторами форм-фактора АА/ААА). Особый респект китайцам за устройство питания в автомобиле, устанавливаемое вместо штатного аккумулятора.

Питание BaoFeng UV-5R в автомобиле.

Более всего поражает идентичность характеристик нескольких устройств. Местный автор крутил-вертел три образца, и все они оказались по чутью совершенно одинаковыми.

Однозначно рекомендуется к приобретению.

Может встретиться под маркой WACCOM UV-5R (тут уже возможны 5 цветовых решений), VOYAGER AIR SOFT, и прочими маркетинговыми именами, коих можно навыдумывать десятки.

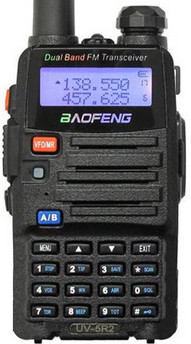

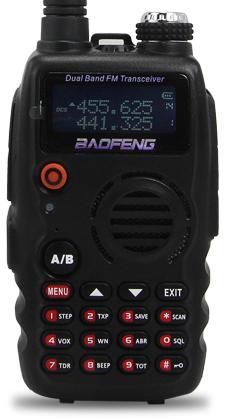

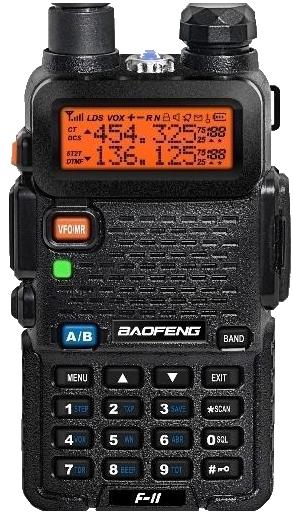

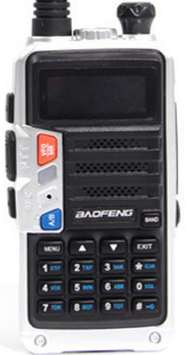

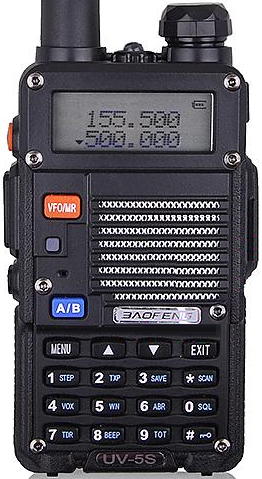

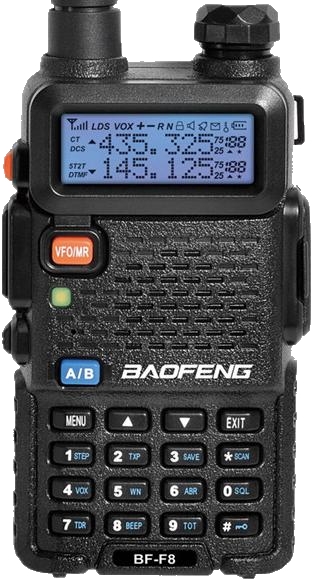

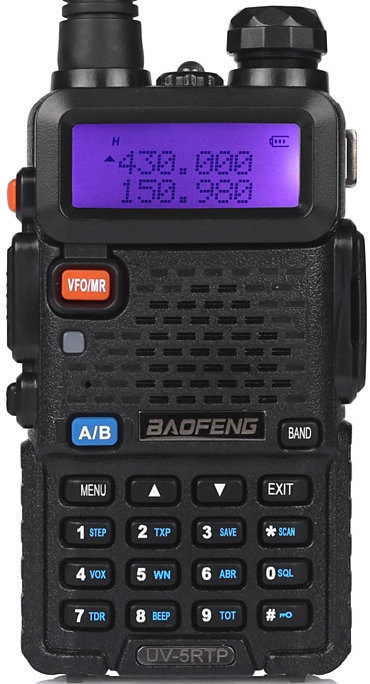

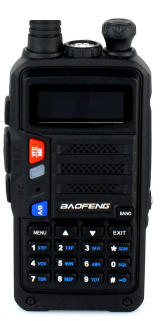

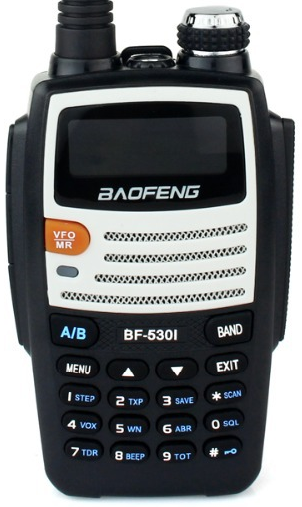

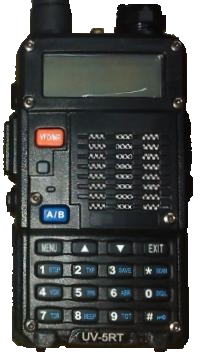

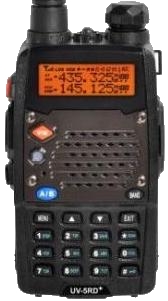

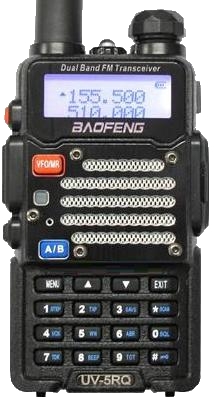

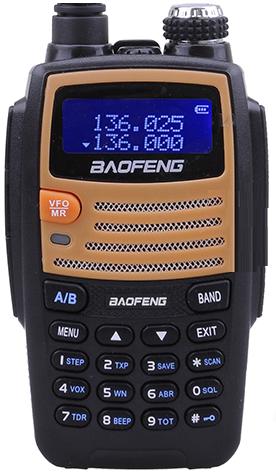

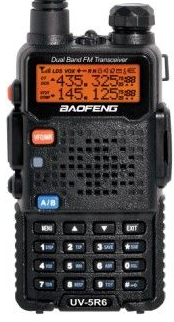

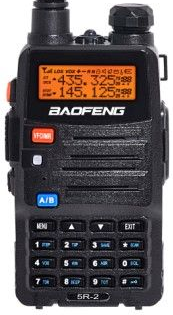

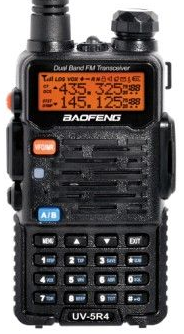

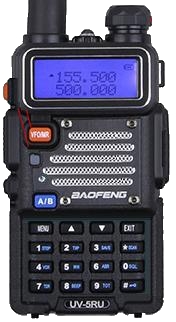

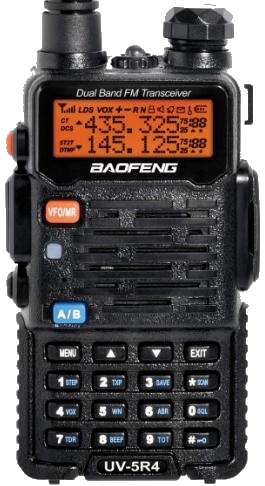

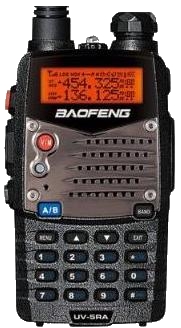

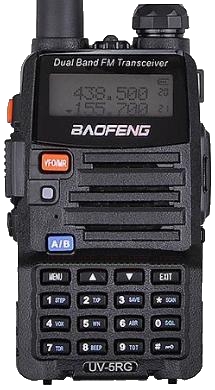

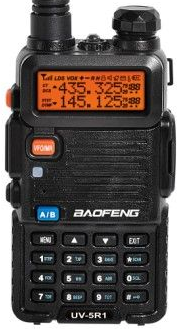

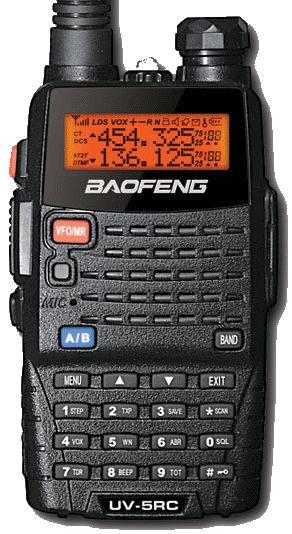

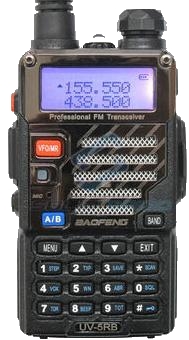

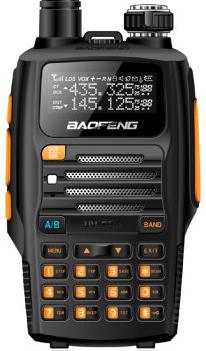

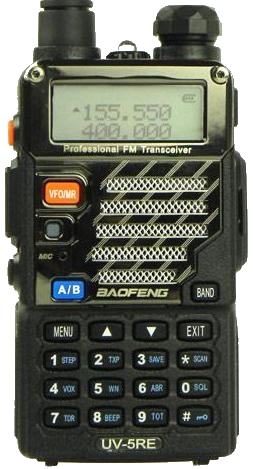

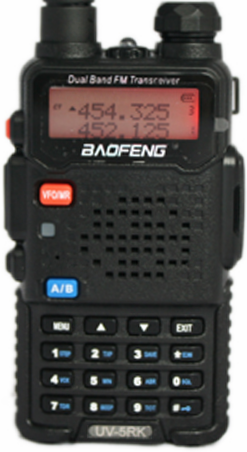

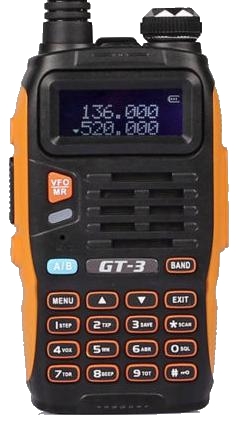

О клонах радиостанции BaoFeng-UV5R.

Почему-то после этой публикации местного автора сочли за гуру, и читатели стали испрашивать его рекомендации по многочисленным клонам обозреваемой радиостанции. Клонов таких десятки, отличающихся между собой шильдиком, дизайном, и заявленной выходной мощностью.

Про выходную мощность следует поговорить особо. По какой-то необъяснимой причине всем хочется цеферок побольше. Дайте 5, 7, 8, 10 Ватт. Хотя вот у вояк радиостанции аналогичного назначения имеют мощность от 0.15 до 1 Ватта, и воякам этого за глаза хватает. Наверное, кто-то что-то не понимает.

a). Маркетинговый аспект.

Многие уже знают или хотя бы догадываются, что китайцы врут, как дышат. Если ложь поможет продать больше товара недалёким или просто некомпетентным людям, то китайцы соврут не задумываясь. Они же буддисты, у них нет десяти заповедей, и нет даже понятий добра и зла. Да и обмануть лаовая - это вообще святое.

Так что у любого клона базовой модели Баофенга выходную мощность следует полагать в точности равной оригиналу, пока инструментальными измерениями не доказано обратное. Хотя чего там доказывать, если схема та же (включая модель транзистора выходного каскада), и аккумулятор ровно той же ёмкости. Дополнительные ватты питаются святым духом?

b). Юридический аспект.

В LPD диапазоне излучаемая мощность законодательно ограничена 10 милливаттами, что в тысячу раз меньше, чем вожделённые 10 Вт. Неслабое превышение получается, верно?

Более того, законодатель дополнительно оговаривает, что антенна обязана быть интегрированной (обычно там малоэффективная компактная спиралька), что низводит выходную мощность LPD радиостанции до нескольких милливатт.

Так что с данной радиостанцией можно работать только на PMR диапазоне, и только одним ваттом мощности (в диапазоне разрешена мощность в полватта, но эти значения одного порядка, близкие).

c). Медицинский аспект.

Будете смеяться, но по самому правильному СНИП-у от 1970 года, в этом диапазоне при круглосуточном облучении допустимая плотность потока мощности составляет всего 10 мкВт/кв.см.

Достигается она на расстоянии около одного метра от антенны с изотропным излучением (а у нас как раз такая) при подводимой к антенне мощности всего 1 Вт.

Будете смеяться ещё веселее, когда узнаете, что в доблестной Советской армии офицер связи, работавший с радиостанцией диапазона 900 мегагерц с выходной мощностью порядка ватта, через 6 месяцев переводился на другую работу. Эта считалась очень вредной, хотя на здоровье служивых всегда и во все времена всем было откровенно плевать.

Понятно, что Вы не будете вещать круглосуточно. Но и антенну зато будете подносить прямо к голове, так что гуманный советский СНИП превысите на порядок. А при повышенной мощности передатчика - и вовсе в десятки раз.

Резюмируя: Вам не нужна радиостанция с высокой мощностью. Одного ватта совершенно достаточно. Лучше озаботьтесь покупкой правильной согласованной антенны на выбранный Вами диапазон, в чём может помочь статья про Китайский BaoFeng UV-5R и дальность связи с разными антеннами.

P.S.

В июле 2015 года радиостанции BaoFeng UV-5R были опробованы местным автором в реальных полевых условиях на пересечённой местности (поля, луга, болота, перелески) в составе отряда "ДоброСпас" по поиску пропавших людей.

Что особенно интересно, была возможность сравнить работу этих радиостанций со стандартными радейками МЧС (они "лесного" диапазона, на частоты либо вблизи 148 МГц, либо 164 МГц). При этом BaoFeng UV-5R работали на LPD.

Как это ни странно, BaoFeng работал дальше и чище, чем связь МЧС. Местный автор обратил внимание, что на переносных радиостанциях МЧС навёрнуты довольно короткие антенны, которые на "лесном" диапазоне хрен что излучают. Им нужен штырь хотя бы сантиметров 40, но по факту стоит что-то короткое и несуразное. Уж извините за смелость суждений.

Как оказалось, стандартная "резинка" BaoFeng UV-5R не столь и плоха конкретно на LPD диапазоне, и вполне способна перекрыть километров пять болот, полей и рек. С более серьёзной антенной можно говорить километрах о десяти (ссылка на публикацию про то выше).

P.P.S.

Как оказалось, изначальные установки радиостанции (то есть то, в каком виде она приходит с завода) не являются чем-то, отлитым в граните, и могут отличаться. В результате только что купленные аппараты ведут себя по-разному, что вызывает вопросы. Причём пользователь ещё и боится лезть в меню, опасаясь там что-нибудь выставить не так, и получить ещё большие проблемы.

Бояться этого не надо.
Жмите кнопку MENU, и выставляйте опции под себя.

Меню/значения Назначение пункта меню
0 SQL
Squelch level
0-9
Порог открытия шумоподавителя.
Возможные значения от 0 до 9.
Предпочтительно значение от 3 до 5.
Чем меньшее значение устанавливается, тем менее слабый сигнал будет открывать шумоподавитель.
1 STEP
Frequency step
2.5/5/6.25/10/12.5/25kHz
Шаг изменения частоты в частотном режиме при сканировании или нажатии клавиш [▲] и [▼].
2 TXP
Transmit power
HIGH/LOW
Мощность передатчика.
Возможные значения:
HIGH – большая (~ 4 Ватт),
LOW – малая (~ 1 Ватт).
При малой мощности на экране отображается индикация «L». Можно переключать с помощью клавиши [#] на клавиатуре.
3 SAVE
Battery save
Циклы - l:l/l:2/l:3/l:4
Значение - OFF/1/2/3/4
Режим энергосбережения.
Отображает количество циклов «сна» относительно циклов «работы». Чем больше значение, тем дольше продержится батарея.
Если режим энергосбережения включен, то при появлении сигнала на частоте может теряться полсекунды-секунда (одно-два слова). Поэтому после нажатия тангетты не надо сразу же говорить - выждите эту секунду.
4 VOX
Voice operated transmission
OFF/O-1O
Передача, управляемая голосом.
Задаётся уровень громкости голоса, при котором автоматически включается передача. При активации режима на экране отображается индикация «VOX»
5 W/N
Wideband/Narrow band
WIDE/NARR
Вид модуляции.
Широкополосная WIDE (25 кГц),
Узкополосная NARR(12.5 кГц).
При узкополосной модуляции на экране отображается индикация «N»
6 ABR
Display illumination
OFF/l/2/3/4/5 sec
Время работы подсветки экрана, в секундах.
Так же время, по истечении которого радиостанция вернётся в режим FM-радио, после прерывания получением сигнала на рабочей частоте.
7 TDR
Dual watch/Dual reception
OFF/ON
Приём двух частот одновременно.
Приёмник, на частоте которого был при?м, становится активным. При включении данной функции на экране отображается индикация «S».
8 BEEP
Keypad beep
OFF/ON
При нажатии кнопок будет писк.
9 TOT
Transmission timer
15/30/45/60…/600 sec
Временное ограничение непрерывной передачи. Ограничивает время, в течение которого радиостанция ведёт передачу непрерывно.
10 R-DCS
Reception digital coded squelch
OFF/D023N…D754I
Субтон DCS (цифровой) на приём.
Звук будет слышен, только если корреспондент ведёт передачу с таким же субтоном (см. пункт 12).
11 R-CTS
Reception Continuous Tone Coded Squelch
67.0…254.1 Hz
Субтон CTCSS (аналоговый) на приём.
Звук будет слышен, только если корреспондент ведёт передачу с таким же субтоном (см. пункт 13).
12 T-DCS
Transmission digital coded squelch
OFF/D023N…D754I
Субтон DCS (цифровой) на передачу.
Звук будет слышен корреспонденту, если тот принимает с таким же субтоном (см. пункт 10).
13 T-CTS
Transmission Continuous Tone Coded Squelch
67.0…254.1 Hz
Субтон CTCSS (аналоговый) на передачу.
Звук будет слышен корреспонденту, если тот принимает с таким же субтоном (см. пункт 11).
14 VOICE
Voice prompt
OFF/ON
Голосовое подтверждение нажатия кнопок.
В некоторых прошивках возможен выбор языка:
ENG/CHI/OFF – Агнлийский/Китайский/Выкл.
15 ANI
Automatic number identification of the radio.
Автоматическое определение по номеру.
Отображает специальный ANI-код, который программируется с компьютера. Данный код передаётся в эфир, когда активируется функция ALARM и в меню №32 AL-MOD установлено значение CODE.
16 DTMf ST
The DTMF tone of transmitting code.
OFF/DT-ST/ANI-ST/DT+ANI
Слышимость DTMF тонов при их передаче в эфир.
OFF – тоны не слышны.
DT-ST – слышны только тоны, которые передаются вручную нажатиями на клавиатуре.
ANI-ST – слышны только предварительно заданные тоны.
DT+ANI – слышны все тоны
17 S-CODE
Signal code
1…15 groups
Набор из 15 предварительно запрограммированных 5-значных DTMF-кодов. Выбирается один код из набора. Передача в эфир осуществляется, только если включена опция меню №19 PTT-ID.
18 SC-REV
Scan resume method
TO/CO/SE
Метод сканирования частот.
TO (time operation) – при нахождении частоты с передающимся сигналом сканер остановится на ней на несколько секунд, затем продолжит сканирование.
CO (carrier operation) – сканирование будет продолжено, как только на частоте пропадёт активный сигнал.
SE (search operation) – сканирование закончится, как только будет найдена частота с сигналом.
19 PTT-ID
Press or release the PTT button to transmit the signal code
OFF/BOT/EOT/BOTH
Определяет момент передачи в эфир кода PTT-ID (см. меню №17).
OFF – не передавать;
BOT – передавать в начале передачи;
EOT – передавать в конце передачи;
BOTH – передавать в начале и в конце передачи.
Рекомендуемое значение OFF.
20 PTT-LT
Delay the signal code sending
0…30 ms
Задержка передачи кода PTT-ID, в миллисекундах. Требует включённое значение пункта №19.
21 MDF-A
Under channel mode, A channel displays.
FREQ/CH/NAME
Формат отображения данных о канале в канальном режиме работы (приёмник А).
CH – номер канала;
NAME – имя канала (программируется с компьютера), если имя не задано, то отображается номер канала;
FREQ – частота канала.
22 MDF-B
Under channel mode, B channel displays.
FREQ/CH/NAME
Формат отображения данных о канале в канальном режиме работы (приёмник B).
CH – номер канала;
NAME – имя канала (программируется с компьютера), если имя не задано, то отображается номер канала;
FREQ – частота канала.
23 BCL
busy channel lockout
OFF/ON
Запрет передачи на занятой частоте.
Если на частоте уже кто-то ведёт передачу, то по нажатию клавиши [PTT] трансивер выдаст короткий сигнал «бипп» и не будет начинать передачу.
24 UTOLK
keypad locked automatically
OFF/ON
Автоматическая блокировка клавиатуры.
Если включено, клавиатура будет заблокирована после 8 секунд бездействия.
25 SFT-D
Direction of frequency shift
OFF/+/-
Направление сдвига частоты передачи относительно частоты при?ма (для работы с репитерами). Только в частотном режиме работы!
OFF – сдвига нет;
«+» частота передачи будет выше частоты приёма;
«-» частота передачи будет ниже частоты приёма.
В зависимости от выбранного значения на экране загорается индикатор + или – соответственно. Используется вместе с пунктом меню №26 OFFSET.
26 OFFSET
Frequency shift
00.000…69.990
Значение сдвига частоты передачи от частоты приёма, задаётся в мегаГерцах. Используется вместе с пунктом меню №25 SFT-D
27 MEMCH
Stored in memory channels
000…127
Используется для сохранения канала в ячейку памяти, либо изменения параметров уже сохран?нного канала. В память сохраняются параметры приёмника А, заданные в частотном режиме работы: частота, модуляция, субтоны, смещение, мощность передатчика, PTT-ID, BCL и S-CODE.
Чтобы сохранить канал, нужно настроить все его параметры, войти в меню, выбрать опцию №27 MEM-CH, нажать кнопку MENU, выбрать номер ячейки памяти для сохранения, подтвердить выбор кнопкой MENU.
Для уже сохранённого канала возможно изменение параметров частоты передачи и субтонов (для преобразования симплексного канала в «репитерный» канал или «кросс-бэнд» канал). При этом частота передачи задаётся в приёмнике A, а в меню настраиваются субтоны. После этого сохранение производится, как описано выше.
28 DELCH
Delete the memory channels
000…127
Удаление каналов из ячеек памяти. Выбирается номер канала, подтверждается удаление нажатием кнопки MENU.
29 WT-LED
Illumination display color of standby
OFF/BLUE/ORANGE/PURPLE
Цвет подсветки экрана в режиме ожидания.
OFF – выкл.
BLUE – синий,
ORANGE – оранжевый,
PURPLE – сиреневый.
30 RX-LED
Illumination display color of reception
OFF/BLUE/ORANGE/PURPLE
Цвет подсветки экрана в режиме при?ма.
OFF – выкл.,
BLUE – синий,
ORANGE – оранжевый,
PURPLE – сиреневый.
31 TX-LED
Illumination display color of transmitting
OFF/BLUE/ORANGE/PURPLE
Цвет подсветки экрана в режиме передачи.
OFF – выкл.,
BLUE – синий,
ORANGE – оранжевый,
PURPLE – сиреневый.
32 AL-MOD
Flarm mode
SITE/TONE/CODE
Режим работы функции «ALARM».
SITE – сигнал тревоги выдаётся в динамик;
TONE – сигнал тревоги уходит в эфир;
CODE – в эфир выдаётся ANI-код (см. меню опция №15), и затем «119».
33 BAND
Band selection
VHF/UHF
Выбор частотного диапазона.
В частотном режиме работы позволяет задать частотный диапазон: VHF (136-174 МГц), UHF (400-480 МГц).
34 TX-AB
Transmitting selection while in dual watch/reception
OFF/A/B
В режиме при?ма двух частот (см. №7 TDR), зада?тся при?мник A или B, который будет оставаться активным после при?ма сигнала на любом из при?мников.
Если выбрать OFF, то активным будет становиться при?мник, на котором последним был входящий сигнал.
35 STE
Tail Tone Elimination
OFF/ON
Устранение короткого звука «шш» в конце передачи.
При отпускании кнопки [PTT] в эфир выда?тся короткий тон 50 Гц, что сигнализирует другим трансиверам о конце передачи и необходимости приглушить звук. Для работы через репитер данную опцию установить в значение OFF. При работе между Баофенгами опцию лучше включить - будет комфортнее.
36 RP_STE
Tail tone elimination in communication through repeater
OFF/1…10
Устранение короткого звука «шш» в конце передачи при работе через репитер. Используется совместно с меню №37.
37 RPT_RL
Delay the tail tone of repeater
OFF/1…10
Задержка оконечного тона репитера (x100 миллисекунд). Рекомендуемое значение OFF. Используется совместно с меню №36.
38 PONMGS
Boot display
FULL/MGS
Информация, отображаемая на экране при включении.
FULL – на короткое время включаются все сегменты экрана.
MSG – отображается текстовое сообщение (2 строки), программируется с компьютера
39 ROGER
Tone end of transmission
ON/OFF
Вкл/выкл выдачи сигнала «роджер» в эфир в конце передачи.
40 RESET
Restore to default setting
Сброс к заводским установкам.
VFO – Сброс настроек меню в значения по умолчанию, установка в при?мнике A и B частот по умолчанию.
ALL – сброс настроек меню, сброс частот при?мников A и B, а также очистка всех каналов из ячеек памяти.

О легальности ввоза в Россию «Baofeng UV-5R».

Радиостанция «Baofeng UV-5R» внесена в реестр РЭС и ВЧУ, разрешенных для ввоза на территорию РФ, под номером №70677 от 08.10.2013, что делает ее абсолютно легальным средством связи, и позволяет ввозить на территорию Российской Федерации официально.

При покупках в зарубежных интернет-магазинах (AliExpress и т.п.)
Вы можете получить возврат части платежа

Другие статьи категории «Радиосвязь»

Самодельная End Fed антенна на 80 метровый диапазон.

Самодельная End Fed антенна на 80 метровый диапазон. В одной из прошлых публикаций мы овладевали искусством построения максимально простой SSB радиостанции, но при этом ещё не тяготеющей к профанации. Теперь пришла пора укомплектовать её подходящей антенной. Обзор нескольких типов наиболее подходящих антенн в той публикации тоже содержится. После анализа всех вариантов приходится признать, что не самой лучшей, но наиболее практичной будет «End Fed антенна», что на местный диалект переводится как «запитанная с краю».

Самодельная бюджетная SSB КВ радиостанция 151 палаты.

Самодельная бюджетная SSB КВ радиостанция 151 палаты. Пост не типичен для этого ресурса, однако потенциально самый полезный из всего, что тут вообще есть. Возможно, даже культовый, хотя и предельно нишевый. Понимающий оценит, равнодушный пройдёт мимо. О чём пойдёт речь. Далее по тексту предвидится изобретательская деятельность по построению в некоторой степени инновационного SSB радиоканала.

BaoFeng UV-5R: дальность связи с разными антеннами.

BaoFeng UV-5R: дальность связи с разными антеннами. Данная статья является логическим продолжением материала про китайскую вундерваффе. Ибо в том материале остались недосказанными некоторые практические моменты, которые в саму статью дописывать теперь уже вряд ли имеет смысл - её из-за объёмности и так фиг осилишь. Но оговорить сугубо практические вещи всё-таки хочется, дабы не прослыть диванным аналитиком.
Навигатор: 01 02 03 04
08 марта 2014, 05:25

№ 1Попроще бы..

Обзор, конечно, великолепен. Да просто супер! :-)
Такие вопросы:

1. Дальнобойщиков в дороге можно слушать?
На каком расстоянии?
2. А гаишников, в случае чего, можно вызвать? (или просто послать, на их же частоте). Чем чревато?
3. Раньше вроде разрешения были нужны на рации, особенно таксистам. Если такой аппарат обнаружат гибдд в машине, проблемы возможны?

Просто чудо какое-то, а не рация, загорелось..

Спасибо!
1. Дальнобои работают на других частотах, в Ситезен Бэнде. Это другая песня.

2. Любая служба напрочь игнорирует запросы посторонних. Об этом есть инструкция. За исключением случаев, угрожающих жизни и здоровью (например, когда водитель едет через переезд и видит разобранные рельсы, никто его не осудит за попытку предупредить об этом железнодорожников, ежели водителю известны их частоты).

Но чаще всего такие обращения всё равно игнорируются по соображениям "нет основания доверять". Ибо Раша - Крепкий Орешек, общающийся с полицией на их частотах, как мы это видели в фильме, в нашей стране невозможен.

3. В данный момент времени согласно пунктам 15 и 20 постановления правительства РФ №476 от 25.07.2007 радиостанции диапазона LPD/PMR регистрации не требуют.

Внешний вид данной радиостанции (в размерности двух спичечных коробков, поставленных на попа) не создаёт ощущение чего-то мощного и профессионального, так что никому она особо не интересна. На все вопросы надо отмахиваться "а, игрушка...", и интерес к этой штуке тут же угаснет.
Дмитрий
08 марта 2014, 23:59

№ 2Благодарю

Благодарю за обстоятельный обзор!
Рубрика "Нужные вещи" интересна ;-)
Сергей
09 марта 2014, 23:42

№ 3Спасибо

Вадим Николаевич, много раз спасибо.
Очень обстоятельно про очень нужную вещь
Геннадий
05 апреля 2014, 03:53

№ 5BAOFENG UV-5R

Спасибо, давно хотел себе радейку именно на столько всеядную и удобную но ни как не мог для себя четко сформировать что именно мне надо, а тут Мастер все сформировал за меня! Спасибо!
Жду теперь свой комплект! Взял на али:
1. Сама радейка - $ 39.90
2, USB шнурок - $ 5.54 (без диска ибо нафиг)
3, Длинная антенна RETECH RHA-771 (более качественная чем нагоя) $ 10.35 (акция)
4, Короткая антенна RETECH RHA-601 $ 9.00 (акция)
5, Бокс под батарейки АА $ 8.55 (акция)
6, Автомобильная приблуда для питания радейки за $ 7.38 (акция)
Итого за все чуть более 80 убитых енотов!

Вот умеет Мастер отделить зерна от плевел и потратить деньги с умом - ничего не скажешь!
По шестой позиции - витой шнур несколько короток. При реальной эксплуатации придётся удлинять.
Алексей
24 мая 2014, 17:16

№ 6Собираем кусочки мозаики.

Кроме стандартных частот разрешённых диапазонов, какие частоты Вы бы посоветовали использовать (для охотников в глуши), в двухметровом диапазоне, ближе к радиолюбителям?
На самом деле, это довольно частый вопрос, потому как воленс-неволенс куча народу, начиная от дельтапланеристов, и кончая вполне взрослыми дядьками в лесах (да те же егеря) как-то должны расставить приоритеты - или иметь надёжную связь, или чтить установленные порядки.

Сами радиолюбители (кому диапазон принадлежит) призывают не лезть ниже 145 МГц. Там телеграф и прочая дальняя связь. На "потаскушку" всего этого тупо не слышно, но это не значит, что диапазон там пуст.

Под работу FM у них выделен участок диапазона 144500-145800 МГц, причём в 145.000-145.200 и 145.600-145.800 живут "репки", и эти два кусочка тоже фактически запрещены для использования.

Как и вызывные частоты - 145.500 и (обычно) резервная 145.575

Так что, по логике вещей, остаётся дырка 145.200-145.600 за вычетом кратных 25 кГц (чтоб не мешать радиолюбителям).

Лучше держаться поближе к высокочастотной границе этой дырки, так как именно там, по некоторым данным, минимальный коэффициент стоячей волны у штатной антенны нашей радиостанции. А значит, где-то вблизи частоты 145.600 МГц и будет наилучшая связь.

Чтобы иметь возможность ориентироваться в сказанном, есть наглядная картинка:


С другой стороны, многие заслуженно отмечают, что в спектре выделен участок 144.800-144.975 МГц для экспериментов с цифровыми видами связи, но на деле, особенно в глухих регионах, никто ничем подобным не занимается. И логично предполагать, что никому егерь в своём дремучем лесу там особо не помешает.

Но, естественно, незаконные мигранты радиолюбителям на их частотах совершенно не нужны в любом случае, и нахождение там мигрантов незаконно чуть более, чем полностью. Что надо понимать.
Игорь
14 сентября 2014, 14:11

№ 7Расширение диапазона

Хочу поинтересоваться на счет расширения. Знаю, что диапазон можно без проблем увеличить до 520МГц. Но действительно ли его можно расширить до диапазона 127-180Мгц и 380-524Мгц без вреда для радейки?
Чипсет, действительно, теоретически поддерживает и "морской" диапазон, однако устройство в целом изготовлено строго для диапазонов 136-174 и 400-520 МГц, и на уровне железа в других частях спектра работать не будет.
Данил
15 октября 2014, 15:52

№ 9Потрясающе!

Хочется выразить огромную благодарность автору за прекрасно систематизированный материал, четкость мыслей, блестящий русский язык и яркую и "вкусную" манеру изложения.

Случайно наткнулся на эту статью в поисках инфы о легендарном Бао. В итоге узнал и прочувствовал "все, что скрыто", но переодически открываю текст заново и с удовольствием перечитываю.
Михаил
21 октября 2014, 22:46

№ 10Вопрос по антенне

Доброго времени суток. Тут рекомендовали NA-771, на замену штатной антенны. Вопрос.
Можно ли использовать "телескоп" NA-773 SMA-F
Как она по параметрам в сравнении с 771-й ?
Хотелось бы, все таки компактности.
С точки зрения настройки антенны на любую частоту путём выставления нужной длины штыря - это да, здраво. Четвертинку длины волны отмерить линейкой просто, особенно если знать коэффициент укорочения (зависит от диаметра штыря и его материала, есть соответствующие таблицы). На последнее все обычно забивают, просто настраивая антенну процента на три выше по частоте - в итоге получится примерно правильно.

Но вот на практике она будет не очень.

Контакт между коленцами штыря не шибко хорош, особенно в китайском исполнении. По надёжности штыревая антенна явно уступает антенне фиксированной длины, спроектированной на правильный диапазон.

В качестве комнатной можно использовать, но для уличного применения с осадками и пылью - очень сомнительно.

Ну или, скажем, так: через пару сезонов начнутся проблемы. Именно из-за контакта между коленцами телескопчика.
Игорь
07 ноября 2014, 21:08

№ 11Радиостанция

Благодарен за статью!!! только что приобрел себе такую станцию для связи (мы парапланеристы), вопрос- а что сделать и как, что бы эта машинка брала воздушный диапазон (118-134), ибо летаю еще на легкомоторном эроплане.
Диапазон станции начинается от 136 МГц.
Для аирбэнда она не подходит.
Александр
11 ноября 2014, 00:52

№ 12Zastone ZT-2R

Изумительный обзор,вот бы автор сделал такой же для "Zastone ZT-2R" было бы замечательно так как данная рация просто бездна для исследований.
Да вряд ли. И у оригинальной, снятой сейчас с производства, Yaesu VX-2R управление сразу вызывало вывих головного мозга, особенно если кто к полноценной цифровой клавиатуре привык. А тут при клонировании китайцы могли и инновации привнести :)

На передачу диапазоны те же, что и Баофенга, и они единственно годные по чутью. Но выход всего одноваттный (в реальности и того меньше). Как следствие, нужна правильная и согласованная антенна на используемую частоту.

На остальных диапазонах приём никакой по чувствительности (обязательно нужна антенна в резонансе), и только АМ/ЧМ.

Да, и на PMR диапазоне точно в частотную сетку не встаёт.
Не может просто.
Авиа диапазоны замечательно принимает, морские, речные, всякие такси, скорую, железнодорожников, си-би, двойку, семядесятку, вещательные станции, спутники... На передачу годится тоже намного шире чем бао, а управление сложное, так а как иначе при таких возможностях))) Да и китайцы в меню не внесли никаких изменений, а в схему только два, одну индуктивность заменили перемычкой, и одну деталь не стали ставить, но она что-то с дисплеем связана, так что)))
Не может оно на передачу шире, чем Бао - фильтры на катушечках не позволят. Люди снимали зависимость мощности от частоты - вне стандартных диапазонов излучаются буквально милливатты.

Если интересно (МГц - мощность в ваттах):

120-0,85
130-1,06
140-1,40
145-1,50
150-1,32
160-1,10
170-0,73
180-0,24
190-0,08
200-0,03
205-0,02

330-0,02
340-0,03
350-0,13
360-0,26
370-0,44
380-0,64
390-0,85
400-1,10
410-1,32
420-1,38
430-1,12
440-0.67
450-0,39
460-0,24
470-0,15
480-0,10
490-0,07
500-0,05
510-0,03
520-0,02
530-0,01

Показательно, что на PMR (446) хорошо если пол-ватта будет. Да и на LPD не сильно больше. Уж извините, думается о реальном режиме эксплуатации, там, где можно.
От 0,15-0,85 ватт, это тоже не плохо, но даже если сравнивать те же диапазоны что и у бао, то сколько еще плюсов по приему в сравнении с баофенгом, да и по чутью застон лучше, это тоже проверено. Я не хочу сравнивать их оду в укор другой, просто говорю, что есть в застоне где покопаться человеку, который сделал такой замечательный обзор баофенга.
Нет, конструкция определённо сырая, с хреновеньким юзабилити. Сами китайцы её с производства уже сняли, выпустив что-то взамен, но со всё теми же косяками и таким же хилым аккумулятором. Причём это всё по неразумной цене.

Купил бы такое местный автор?
Однозначно нет.
Ну подождем годок другой,а цена действительно не радует.
Судя по тому, что отвратительное качество (очень много откровенного брака) так и не нормализовалось, ждать тут нечего. Всё-таки это полностью выработанная производственная линия, подобранная с закрытого ныне производства (то есть с помойки). Качество лучше не станет.

И да, брак в основном по причине паршивых комплектующих - бракованные dc-dc преобразователи, керамические фильтры, а также ввиду полного отсутствия в производственном процессе настройщиков. Отчего и брак - его просто некому вовремя обнаружить :)

При цене баксов в сорок-пятьдесят с этим можно смириться, ну а за такие деньги вот никак.
Вы не владеете информацией, никого брака там нет, у меня несколько этих раций, впечатления только положительные, лучше всех тех, которые были до того, включая бао. Так что не спешите с выводами. И не перестали китайцы их выпускать, просто выпускают в новом корпусе.
Про брак - информация от ремонтников. Много его.

Бао тоже хватает, но там все по отказу дисплея. Влага попадает - вылетают сегменты. Чтоб элементная база посыпалась - у Бао нету такого.

Спорить никто не будет, каждый любит свою рацейку.
Тем сильнее, чем больше денег заплатил.
Совершенно верно,спорить ни к чему, именно по этому и говорил о необходимости скрупулезного обзора))
Неинтересная она для обзора.
Как игрушка, любопытная за вседиапазонность. И только.
Как реальное средство связи - вряд ли.
Совершенно уродское юзабилити (оно сильно на любителя), плохое исполнение (полное отсутствие настройки на заводе), вдвое-втрое завышенная цена, откровенно слабый аккумулятор.

И смеяться будете - в реальных условиях буераков даже её оригинал по дальности был где-то на уровне JJ-Connect JET Live, которые стоят тысяча рублей за пару. Потому что по схемотехнике примерно сопоставимо.

Тут работает общий принцип - или девайс всеми фибрами души заточен под связь, и лишних свистелок-перделок не содержит, и тогда он интересен за собственно функционал.

Либо это вседиапазонный приёмник, но тогда уж со всеми видами модуляции, включая SSB и быстрое сканирование. И с чувствительностью на порядок лучше, чем сейчас. Причём хоть с какими-то диапазонными фильтрами на входе, а не вот так вот.

А такое вот, когда в диапазоне 420-470 мощность меняется в десять раз ))), и это при работе на согласованную нагрузку - простите, такой девайс просто никому не нужен. И обозревать тут нечего.
Я ее как стационар уже 1.5 года использую, с усилителем, по полной программе каждый день при 7-8 вольтах работает. Как ни странно, по возможностям не хуже здоровенных трансиверов, по чутью тоже лучше не попадалась.

Как портативка носимая, конечно, и антенна плохая, и мощи мало, и аккумулятор плохой. Если же использовать нормальную антенну и аккумулятор другой, например, 7 вольтовый, то кроме неудобства его прилаживания все замечательно.

По изменению мощности в 10 раз не замечал такого, никаких скачков, ни по потребляемому току, ни по мощности излучения.

Кстати, интересный момент, бао молодцы, делают чутье своих копий японских трансиверов лучше, чем у оригиналов, при том что чутье, это основной показатель, по которому можно судить и о добротности сборки, и о качестве комплектующих. Так вот заська по чутью превосходит бао - конечно сравнивать надо с одной и той же антенной - вот такая заковыка, знаете ли.
Сам производитель рекомендует питать от внешнего источника 6 Вольт. Если чуть больше, оно не критично, но при 9 Вольтах сгорает почти гарантированно.

С 6 Вольтами напруги, кстати, на гнезде антенны Ватта три получается.

Моща в 10 раз падает, потому что полосовой фильтр не очень полосовой. На границах диапазона моща просто уходит в тепло.

Реально замеренная чувствительность у Бао (на 4 экземплярах) в 70 см радиолюбительском бэнде лежит в границах 0,12-0,15 мкВ, при паспортном значении 0,20. Но тут надо понимать, что Бао - это DSP, а не супер, и у него динамический диапазон не очень. Поэтому в реальных условиях полное чутьё не реализуется, и Бао будет радовать где-нибудь на природе, за городом.

У супергетеродина с этим чуть получше, если использована правильная схемотехника. Что и наблюдаете.
Дмитрий
Навигатор: 01 02 03 04
Все заметки категории «Радиосвязь»
