Заменяем Баофенг Кваншенгом. Уже можно.

Заменяем Баофенг Кваншенгом. Уже можно.

Удивительное дело, но с момента массового прихода доступной радиосвязи в широкие народные массы как-то незаметно прошло десять лет. Местный автор в меру своих сил и способностей поучаствовал в этой вакханалии, породив две нетленки про Обзор BaoFeng UV-5R и его дальность связи с разными антеннами.

Ещё более удивительно, что те презренные Баофенги аж самой первой ривизии всё ещё живы, их штатные аккумуляторы ни разу не менялись, и никакой конфузии с радейками так и не случилось. Хотя вроде как защиты ни от чего у них нет тупо из-за дешивизны, и скорая смерть ровно по этой причине им уверенно предрекалась.

Как показала практика, широкие народные массы обожают именно такие дешёвые радейки, пусть и без защиты хоть от чего-нибудь. Их не жалко убить о камень, уронить куда-нибудь в трещину ледника, или банально посеять на Поле Чудес в Стране Дураков, будучи не в совсем трезвом уме. Находясь недавно в локации с ледниками и камнями, особо живописно сгруппированными в горы, а так же непременным Полем Чудес промеж, местный автор наблюдал поголовную вооружённость шарахавшихся по локации исключительно Баофенгами разных пород.

Оно, конечно, местные гляциологи и прочие альпинисты пользуются более фирменными штуками, но им оно и надо. Технически Баофенг даже в одноваттном режиме по связи не уступает «фирме». А что луж боится - ну такая у него фобия, «прошу отнестись с пониманием».

Словом, засада вовсе не тут.

Что же не так с Баофенгом?

Если народу всё вроде нравится, но чуть требовательная публика воротит нос, наверное, есть тому причина.

Пожалуй, единственная претензия ко всем баофенгообразным радейкам, собранным на одном и том же чипе RDA1846, или очень на него похожем, только одна — невысокий динамический диапазон такого чипа. Проявляется двояко:

1. Если к радейке подключить серьёзную стационарную УКВ антенну, стоящую на крыше дома, с коаксиальным кабелем снижения, то приём периодически будет страдать, либо даже вовсе затыкаться из-за того, что где-то близко по частоте что-то включилось на передачу. А динамического диапазона у приёмного тракта не хватило, чтобы с этим справиться.

2. Если на передачу включилось что-то довольно мощное и совсем рядом (сигналка автомобиля, там обычно полватта), даже если оно на другом конце LPD диапазона, в динамике радейки будет слышен треск, как будто сигналка работает прямо на частоте радейки. Тут уже не то что динамического диапазона не хватило, а селективность никакая.

Именно подобные наблюдения заставляют пользователей презрительно ухмыляться при упоминании Баофенга. В условиях индустриальных помех толку от него немного. На природе - другое дело. Суньтесь на Алтай, особенно туда, где вообще нет сотовой связи (а иногда и электричества). Да у каждого первого в кармане будет Баофенг, ибо там ему и место.

Это лечится?

В последнее время появляются радейки самых разных производителей на другом чипе, Beken BK4819. Он поддерживает непрерывный диапазон 18-660 MHz, который нам интересен, и менее интересный диапазон 840-1300 MHz, предназначенный для каких-то иных приложений.

Это полноценный трансивер с выходной мощностью 5 mW, достаточной для такой популярной вещи, как «Baby monitor» (естественно, VOX для этого на борту имеется). Совершенно никто не запрещает чип умощнить, и получить полноценную радейку (оцените её возможный диапазон). Есть и особая фишка - встроенный FSK модем с поддержкой классов излучения F2D и F1W на скоростях от 1200 до 2400 Бод, что пригодно для радиоуправляемых игрушек, или чего посерьёзнее.

Такие штуки, как режим замера частоты (видимо, чтобы игрушка поняла частоту пульта без плясок с бубном, или рация сама встала на частоту и субтон другой, без тыкания в кнопки), либо режим чтения настроек всех каналов одного девайса другим на назначенной частоте, сулят много гитик.

Но самое важное, из-за чего чип Beken BK4819 нам вообще интересен, это его несколько иная начинка по сравнению с RDA1846. У того было так:

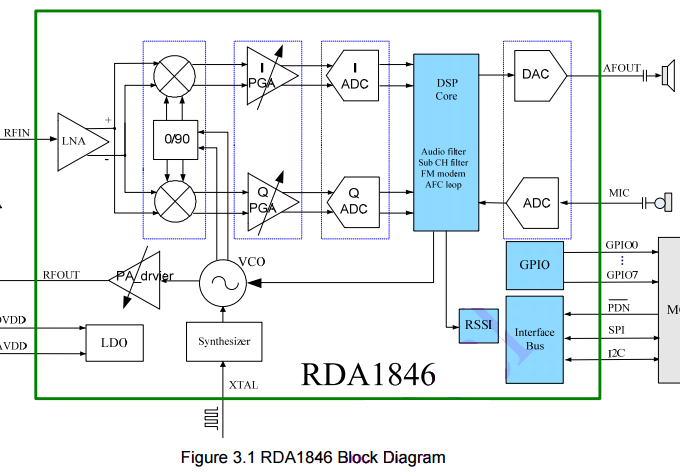

Картинка взята из даташита, и, похоже, после квадратурного детектора Тейло идёт работа непосредственно со звуковым сигналом, примерно как в радиолюбительских приёмниках прямого преобразования. Использование связки ADC-DSP-DAC никаких чудес не привносит, а служит для вытаскивания голоса из частотной модуляции.

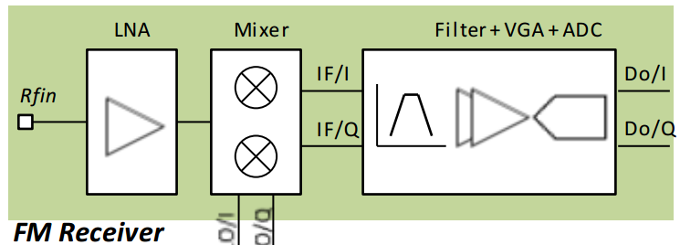

Теперь откроем даташит на BK4815N, и посмотрим интересующий нас блок там:

Квадратурный детектор переносит спектр не на звуковую, а на низкую ПЧ 88 либо 137 kHz, которая эффективно фильтруется от внеполосных помех, и только потом уходит в ADC, раздельные для IQ каналов. Скорее всего, полосовые цифровые фильтры на низкую ПЧ достаточно хороши, и дают весомый вклад в избирательность по соседнему каналу.

Кстати говоря, раз уж мы заглянули в даташиты двух чипов, было бы интересно сравнить паспортную избирательность по соседнему каналу «Adjacent Channel Selectivity», и ... не увидеть разницы. Как так?

Действительно, люди брали приборы, и двухсигнальным методом, с расстройкой на 25 kHz, инструментально и строго по ГОСТУ, а не абы как, фиксировали эффект забития. Удивление возникало в момент осознания, что для любых современных радеек на базе чипа RDA1846 получались циферки около 68-70 dB, что совсем немного не дотягивает до супергетеродинов.

Не веря своим глазам, под причитания «да как же оно так-то, а?», люди разыскивали самые первые баофенги на формально том же самом чипе, и по той же методике намеряли всего 55 dB. В децибелах не очень понятно, но по напряжению разница между 69 и 55 dB будет в 5 раз, а по мощности и вовсе в 25 раз.

Поэтому, потешаясь над «игрушечной радейкой на китайском чипе», всегда надо уточнять, насколько древний тот чип. Если он десятилетний, то таки да, веселью быть, давайте хоровод водить. Если чип под той же маркой, но современный, нефиг скалиться, на то нет оснований.

Так что действительно, современная генерация чипа RDA1846, а тем более с дополнительными буквами в названии, за счёт иной прошивки DSP вполне себе достойный вариант трансивера. Но, как мы уже понимаем, технологии как-то развиваются, и есть смысл проявить к ним интерес.

Радиостанции на чипе Beken BK4819.

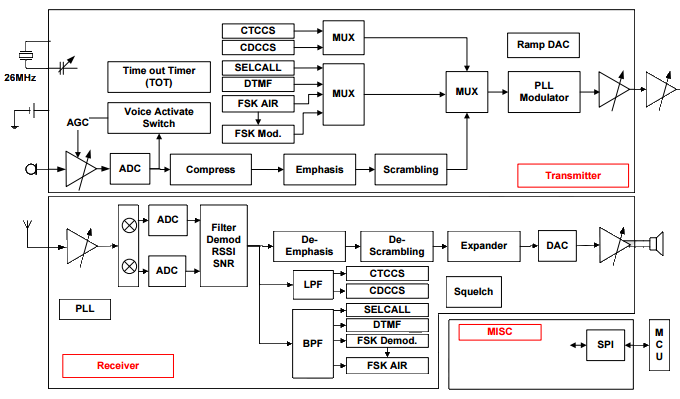

Для конкретики сперва обратимся вот к такой картинке из даташита:

На примере передатчика, проиллюстрированного в даташите картинками АЧХ каждого блока, мы видим хорошо проработанное инженерное решение:

1. Усиление микрофона регулируется программно.

2. Есть компрессор речевого сигнала для повышения разборчивости.

3. При ЧМ модуляции принято поднимать высокие частоты голоса (6 dB на октаву), это делается (блок Emphasis).

4. Цифровой фильтр на 300 Hz снизу (подавление на 250 Hz 30 dB).

5. Цифровой фильтр на 3 kHz сверху (на 3600 Hz подавление 60 dB).

6. На выходе всего этого лимитёр.

Как видим, сделано всё для качественной модуляции, чего и близко не было в предыдущем поколении чипов. В приёмном тракте обратный набор компонентов - фильтр частотной коррекции, экспандер, фильтры высокого порядка для отделения голоса от CTCCS/CDCCS/SELCALL/DTMF/FSK/FSC AIR, и всякие мелочи, не достойные упоминания.

В приёмо-передающий тракт ещё зачем-то добавлены блоки скремблера, что формально позволяет какому-нибудь Роскомнадзору запретить к чертям собачьим все девайсы на данном чипе, просто потому, что он это может, и формально имеет право.

Насколько более правильная архитектура приёмного тракта повлияла на подлежащие лечению недостатки RDA чипов? Ответа пока нет, так как нужны инструментальные исследования. Люди, имеющие соответствующее приборное оснащение, не удосужились провести их по ГОСТУ, а просто подали +20 dBm (более 2 Vrms, или +140 dB к чувствительности) со сдвигом в 10 kHz от частоты настройки, и порадовались, что шумодав не открылся. Но это не то.

Теперь переходим к какому-нибудь представителю славного семейства на этом чипе, кстати, стоимостью всего $0.13 за штуку, что удивляет отдельно.

Предупреждение.

Цена чипа в $0.13 за штуку как бы намекает, что назначение чипа, сформулированное даташитом как

1. Personal Radio Service
2. Baby Monitor
3. Toys

никоим образом не коррелирует с собственно связной техникой, у которой в тракте стоят кварцевые и пьезокерамические фильтры, коими и обеспечивается селективность и избирательность. Есть люди, которые этого не понимают.

Quansheng UV-K5(8).

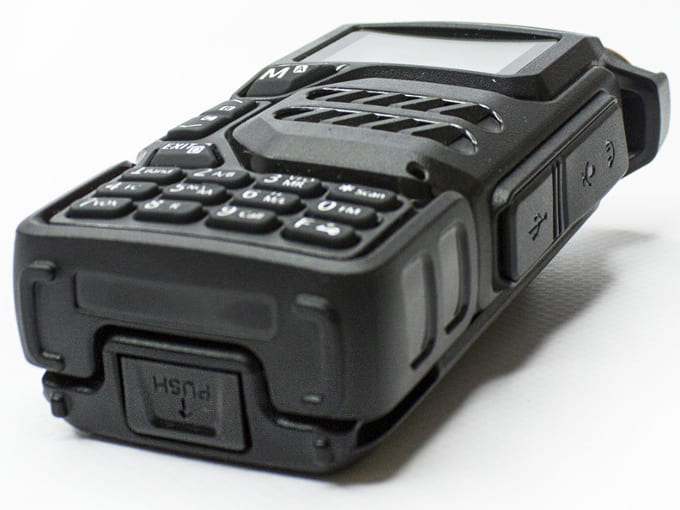

У местного автора вызвала интерес радейка Quansheng UV-K5(8), которая на АлиЭкспрессе изначально продавалась чуть ли не за $10. Отношение к ней было соответствующее, как к игрушке. Пока не выяснилось, что прошивку-то можно менять, и всяко-разно кастомизировать. Хотя подобное занятие сродни детству, сиё по первости необычно, и неизменно пользуется спросом. Китайцы этому возрадовались неимоверно, и тотчас подняли цены. Так что местный автор потратил уже сумасшедшие $17 при сторублёвом баксе:

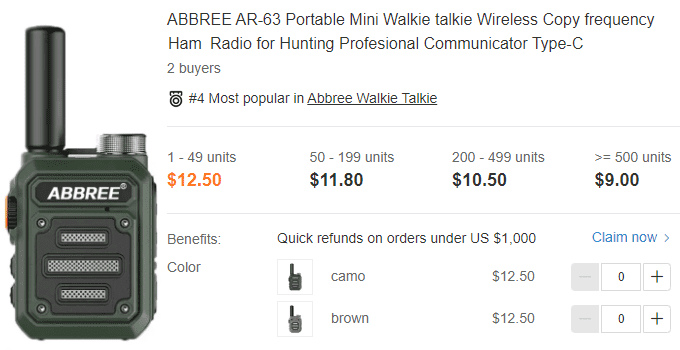

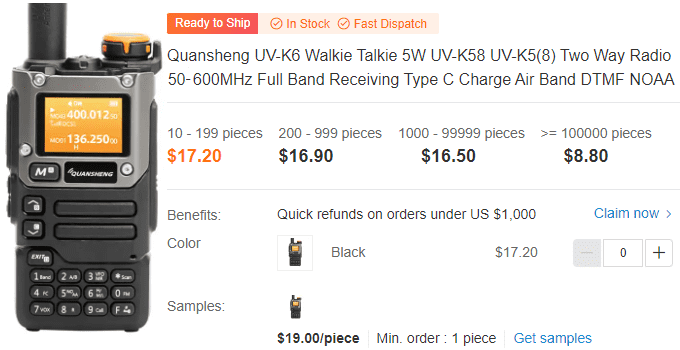

Наверное, так оно по рынку и стоит. Оптом вкуснее:

Не очень понятно, как оно так получается, но при массовом производстве полноценная радиостанция, внутри которой много высокотехнологичных деталек, по себестоимости не тянет даже на $9. Ну не в убыток же себе завод будет работать. Воистину, тут мы узрели чудо.

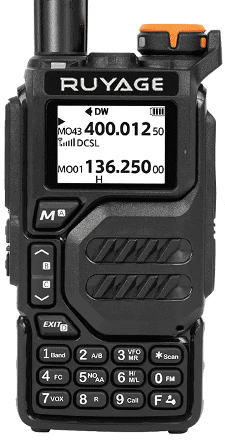

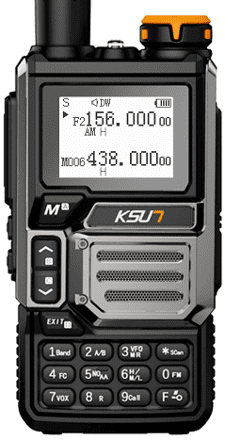

Далее начинаются чудеса с шильдиками, вот только несколько примеров:

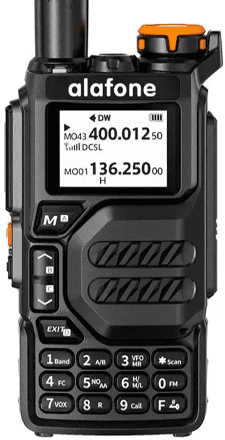

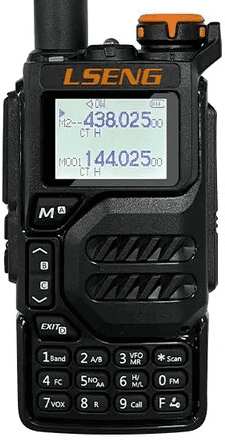

Alafone UV-K5	Anysecu UV-K5	KSUN UV60D
Lseng UV-K5	Radtel RT-590	Retevis RA79

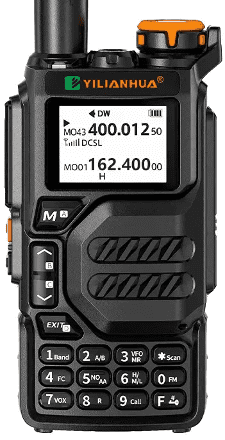

Ruyage UV3d.png	Wurui UV-K5	Yilianhua UV-300

Поскольку при оптовой закупке более 300 шт. китайцы бесплатно сделают цветную полиграфию, а так же напишут на коробке что угодно, включая гордое «сделано в России», вскорости коллекция шильдиков вполне может пополниться и чем-нибудь русскоязычным. Если только уже не. Ждём.

Также означенная модель может выпускаться в куче дизайнов под разными именами. Вот официальный ответ производителя на запрос, чем отличается тот-то и то-то от того-то - как следует из ответа, решительно ничем:

Но нам до шильдиков и чехарды с названиями моделей нет никакого дела. Вызывает интерес лишь сама радиостанция, как некий эволюционирующий образец на базе тракта с цифровой обработкой сигнала.

Сразу же оговоримся, мы чётко осознаём, что именно держим в руках. Себестоимость этой штуки около $10, продаётся она не дороже $20 даже в отечественных интернет-магазинах, славящихся лютыми накрутками, так что и не надо требовать от неё защиты от падений в воду и стойкости к переезду джипом, гружёным двадцатью мешками цемента. OK?

Если осознание таких вещей уже есть или начало появляться, начнём загибать пальцы, приговаривая «Das ist gut»:

1. Всякий раз, когда по какому-либо поводу собирается разномастная компания туристов-рыбаков-охотников-поисковиков грибов и ягод, либо на свою жопку приключений, самая большая проблема возникает в сопряжении частот их радиостанций.

   В каждой отдельной группе этот вопрос каким-то образом уже решён, но обычно никто из группы понятия не имеет, какая именно частота выбрана, и на какой субтон закрыта. Зачастую используются жутко профессиональные «слепые» рации без дисплея, как наиболее простые в использовании (что правильно), и просто так частоту не подсмотреть.

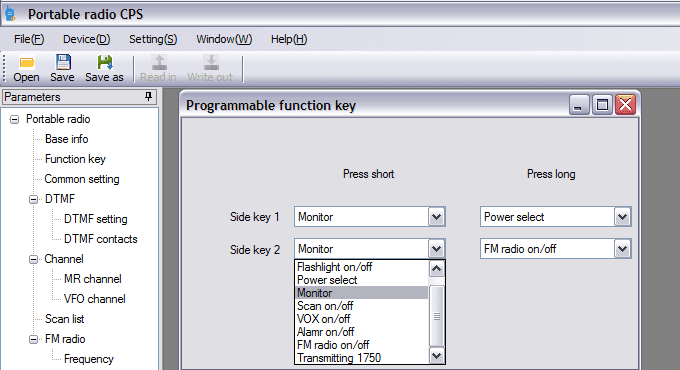

   В этом случае у себя тыкаем [F][4], предлагаем юзеру нажать гашетку, и считываем на дисплее параметры его канала - частоту и тональник.

   С оговоркой, что все законопослушны, работают на безлицензионных частотах в диапазоне LPD (433.075-434.775 МГц) либо PMR (446.00625-446.19375 MHz). Если это не так, и юзер залез на радиолюбительский двухметровый диапазон (например, частоту 144.050 MHz, с чем недавно довелось столкнуться в горах при ледниках), то определится третья гармоника частоты, в данном случае 432.15 MHz. В диапазоны LPD/PMR частота не попадает, стало быть, её надо делить на три.

   Таким образом, вызнать частоту передатчика, включившегося где-то рядом, совсем просто.

2. При использовании любой радиостанции обязательно возникает квест «и куда настроена моя антенна?», плавно переходящий в челлендж «а какая антенна более правильная, и где её купить?»

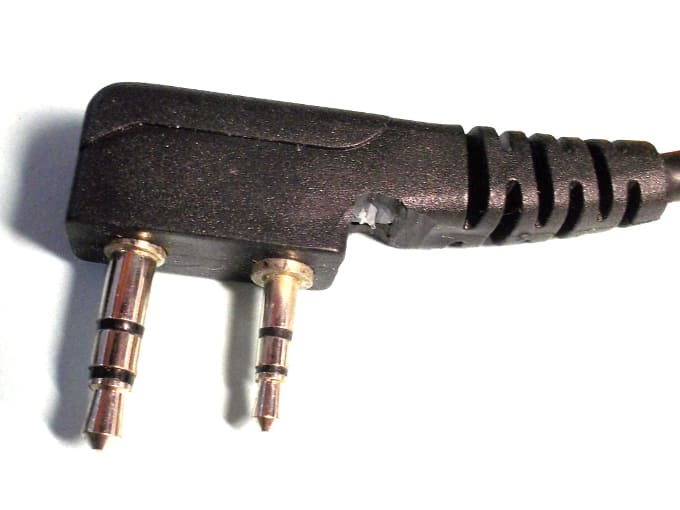

   Такие вопросы хорошо знакомы владельцам Баофенгов, потому как производитель штатные «резинки» изготавливает если не на глазок, то с большим допуском, и зачастую их резонанс не попадает в участки спектра, разрешённые для работы. Начинается перекручивание антенн, и вот это всё.

   Местный автор не имеет приборного оснащения, позволяющего инструментально подтвердить наблюдения товарищей, как раз такими приборами оснащённых, но с данным брендом всё как-то серьёзнее. Один минимум КСВ у антенны чётко попадает в 2-метровый любительский диапазон, второй наблюдается в участке от 400 до 450 MHz.

   То есть никаких плясок с антеннами при легальном использовании радиостанции в данном случае исполнять не требуется. Пользуемся антенной «из коробки», даже не забивая себе голову, что с ней что-то может быть не так.

3. Ну и вспомним про извечную проблематику с зарядкой.

   Все простенькие радейки обычно заряжаются от «стакана», в котором собран контроллер заряда аккумулятора. Но сам «стакан» на примере Баофенга надлежит запитывать строго от десятивольтового источника, причём превышать это напряжение категорически нельзя даже на чуть-чуть. Тупо задымится сам контроллер, запаса по мощности у него нет.

   Соответственно, нельзя подоткнуть к «стакану», например, бортовое напряжение автомобиля. Да, у китайцев можно купить повышайку от 5 до 10 Вольт в виде флешки с проводом и разъёмом. Пять Вольт в автомобиле есть всегда, проблема как бы решаема, но по факту она действительно решена хорошо если у одного юзера из сотни.

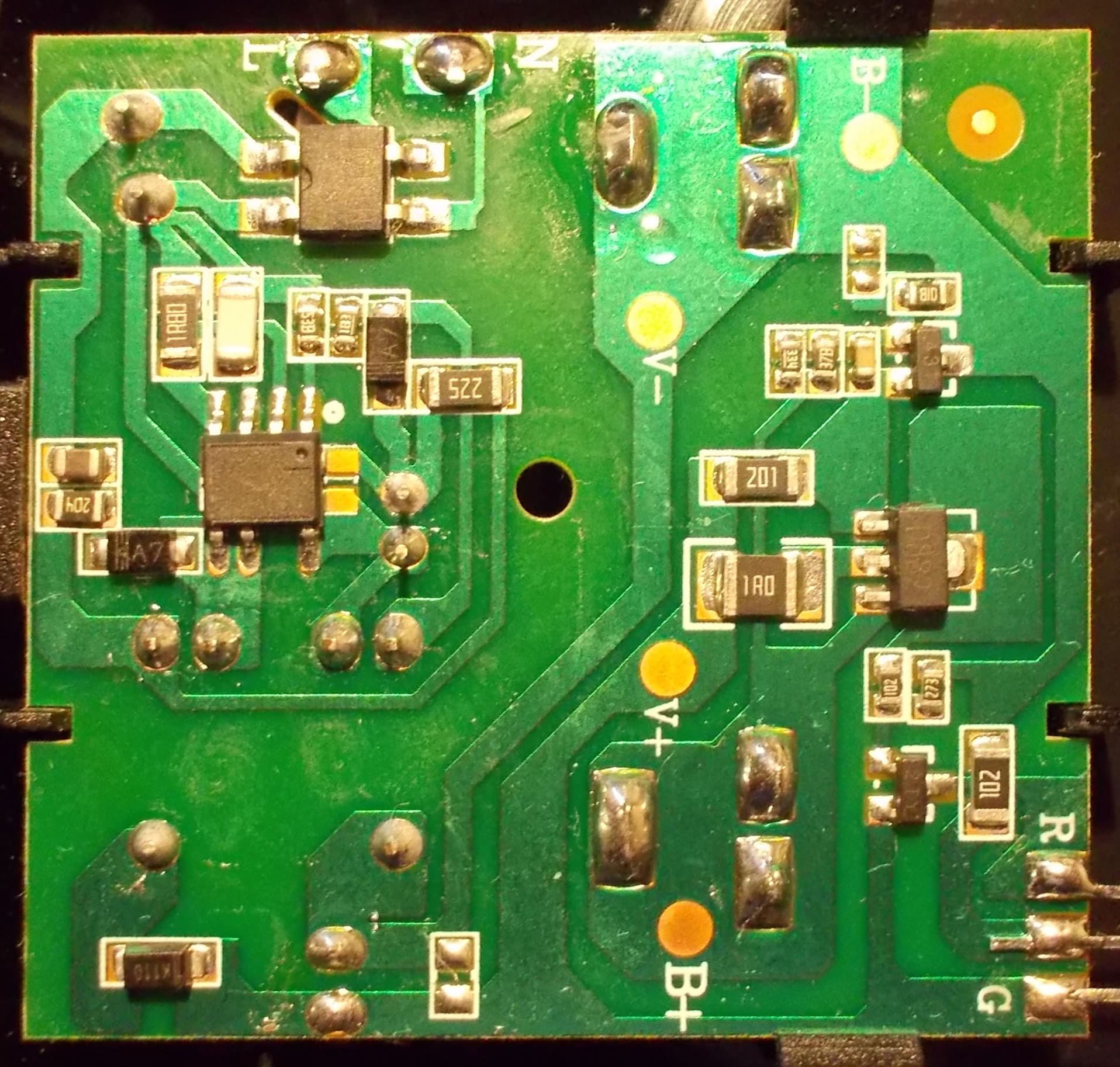

   Но то у Баофенга. Тут зарядный стакан вообще втыкается вилкой прямо в розетку, и никакие баофенговские лайфхаки не применимы. Кстати, внутри у него вот что, контроль зарядки аккумуляторов полностью на транзисторах, даже простенького контроллера нет:

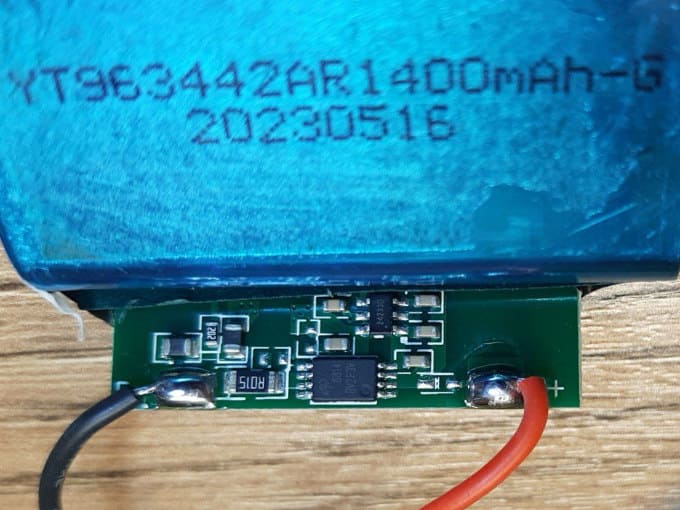

   Дабы с этим что-то поделать, производитель радиостанции Quansheng UV-K5 тупо встроил DC-DC преобразователь из 5 Вольт во сколько надо прямо на плату девайса. Просто втыкаете шнурок стандартного форм-фактора одним концом в девайс, вторым в 5 Вольт, и заряжаете током ~800 mA девайс на протяжении 2-3 часов.

   Предупреждение: использованный тут чип XS5822 может выдать на выходе до 20 Вольт, поэтому при отстёгнутом аккумуляторе подтыкать зарядный шнурок явно не стоит.

   Само собой, DC-DC преобразователь гадит в эфир от души, поэтому во время зарядки через шнурок приёмный тракт работать не сможет. Но он точно так же не работает и при зарядке через «стакан» - там тоже DC-DC преобразователь с ровно теми же шкодскими наклонностями.

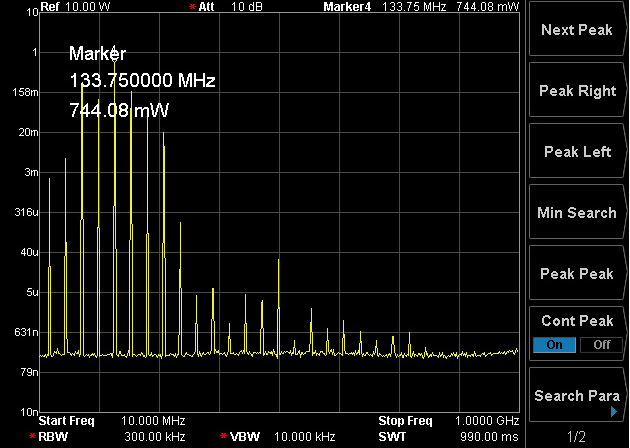

   Для тех, кто любит видеть цифры. Зашумление встроенным DC-DC преобразователем убивает чувствительность на 12 dB. От стандартной чувствительности 0.22 µV при отношении сигнал/шум порядка 20 dB останется что-то около 0.9 µV, чего явно недостаточно.

   Но это в синтетическом тесте, когда измеряемый сигнал подводится к антенному разъёму по кабелю. Если на разъём навернуть антенну, всё станет гораздо хуже. Поэтому да, в процессе зарядки (хоть через «стакан», хоть через шнурок) приёма фактически нет, это данность.

Это три основных момента, сильно упрощающих типовое использование радиостанции не сильно подготовленным пользователем. К чему следующий пункт не имеет непосредственного отношения, но тоже крайне важен.

4. Не особо понятно, с какой такой целью радиостанция отслеживает две частоты, но в последнее время это стандартное поведение УКВ болталки любого бренда. Да, один из двух каналов приёма можно отключить, но никто этого не делает.

   Если же всё-таки отключить, и перевести станцию в экономичный режим, когда она включается на 1/4 периода, а 3/4 периода спит, внезапно окажется, что на таком дежурном приёме энергопотребление составляет всего 10 mA/час.

   Таки задумайтесь над этой цифрой. Если аккумулятор вместо номинала отдаст на 15% меньше энергии, как это обычно водится, и его фактическая ёмкость составит ~1200 mAh против паспортных 1400 (см. картинку ниже), это даст целых 5 суток дежурного приёма.

Для местного автора наибольшую ценность представляют два последних пункта, связанных с энергоэффективностью радиостанции, и удобством её зарядки от чего попало.

Техническое.

Местный автор, не имея доступа к необходимой измерительной аппаратуре, просмотрел много обзоров и немало ютуба, где такие данные приводятся. К сожалению, те обзоры довольно поверхностны, потому как ориентированы не на инженерную аудиторию, которая всё поймёт, а потом растолкует доступным языком. Но какое-то впечатление сложилось.

Кстати, любопытно, что сами китайцы название своей марки Quansheng произносят близко к «Цюаншен». Как оказалось, контора весьма серьёзная, повесомей Бао будет.

Обычно первое, что вообще делается при ознакомлении с техникой, это диагностическое вскрытие. По внешнему виду требухи сразу становится понятен технологический уровень и культура производства.

Начнём с антенны.

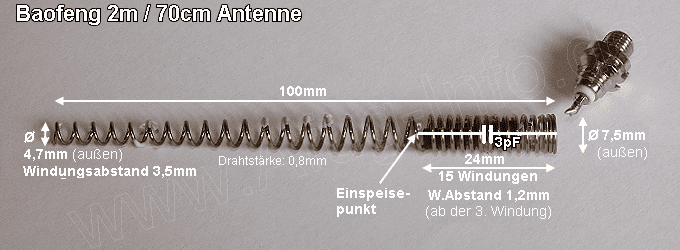

Сперва посмотрим на внутренности штатной антенны Баофенга. Немецким по белому можно почитать здесь, всё объясняющая картинка оттуда же:

В зависимости от того, как плотно напялено спиральное основание антенны на разъём (пайки там нет, контакт может быть разного качества), к какому именно витку припаян конденсатор от центрального контакта разъёма, насколько сильно растянута вся эта пружина, и зависит резонанс.

Надёжность определяется контактом в месте напяливания спиральки на массу разъёма, и стойкостью к ушатыванию в месте пайки конденсатора к спиральке. Гнуть антенну, либо поднимать радиостанцию за антенну, категорически не рекомендуется.

Кваншенговская антенна собрана иначе:

Схема согласования та же, в отвод катушки через конденсатор, но катушка на этот раз не конструктивная, а физическая. Поговаривают, что самые первые баофенги изначально шли с антеннами, изготовленными похожим образом. Потом их кардинально упростили для уменьшения стоимости, с соответствующими последствиями.

Корпус.

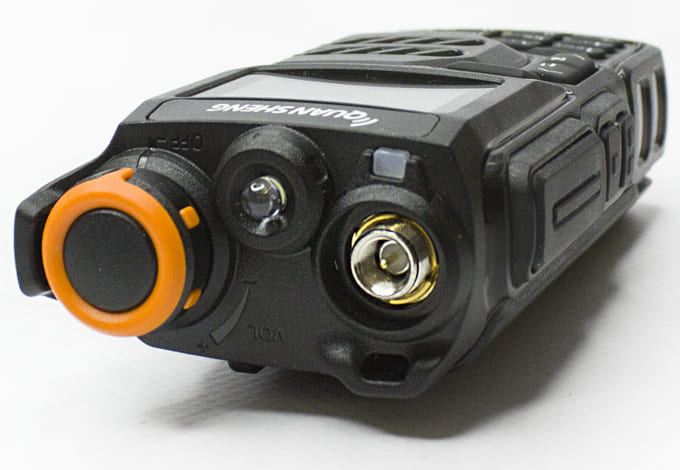

При разборе становится очевидно, что между металлическим шасси, к которому прикручена единственная плата, и собственно корпусом нет даже резиновой прокладки (у Баофенга такая есть). Трудно понять, плохо это или хорошо - при утоплении девайса станцию с прокладкой приходится разбирать до винтика, из Цюаншенга воду можно просто вытрясти, отогнув в одном месте стенку корпуса от шасси заостренной спичкой.

Но таки да, защиты ни от чего нет никакой, подчеркнём ещё раз. Хотя мануал и утверждает, что брызги внутрь не попадут. Может быть.

Дисплей.

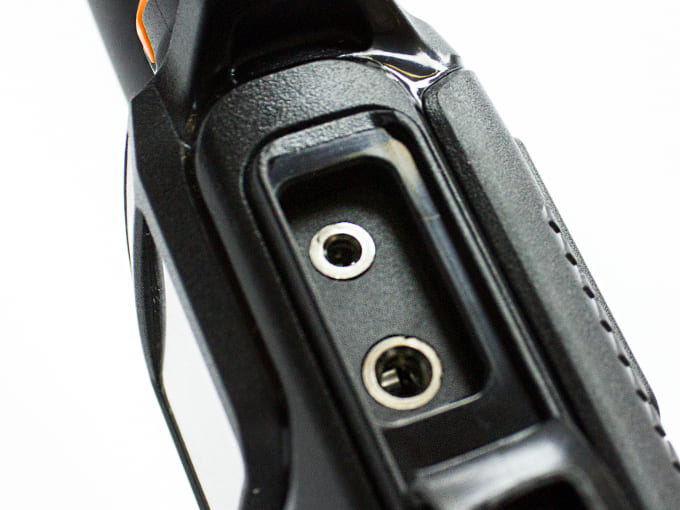

Здесь он матричный, и это хорошо. Потому что приконтачивается не через токопроводящие резинки, обычно и служащие точкой отказа, а куда как более надёжно припаивается 12-контактным шлейфом:

Да, без фонарика тут никак, это само собой разумеется.

Печатная плата.

Картинки из интернетов, кликабельны:

Сторона радиостанции	Сторона с дисплеем

Схемотехника вряд ли сильно отличается от Баофенга, та же коммутация на pin-диодах полосовых фильтров на два основных диапазона. То, что попадает по частоте в зазор между этими диапазонами, либо ниже первого диапазона или выше второго, однозначно страдает - чувствительность по приёму будет хуже, мощность на передачу меньше. Что усугубляется настройкой антенны на два вполне конкретных участка спектра.

Для себестоимости в несколько долларов плата изготовлена прекрасно.

Диапазоны и чувствительность приёмного тракта.

Мануал делит весь доступный станции спектр на восемь диапазонов, один из которых радиовещательный и даже не пронумерован, а остальные чудо как хороши по чувствительности, с циферкой порядка 0.15 µV:

Fi	Диапазон, MHz	FM 12 dB SINAD	WFM 20 dB SINAD	AM 10 dB SINAD
F1	050-076.0000	-121 dBm 0.20 µV
	076-108.0000		-110 dBm 0.71 µV
F2	108-135.9975	-121 dBm 0.20 µV		-113 dBm 0.50 µV
F3	136-173.9975	-123 dBm 0.16 µV
F4	174-349.9975	-123 dBm 0.16 µV
F5	350-399.9975	-123 dBm 0.16 µV
F6	400-469.9975	-123 dBm 0.16 µV
F7	470-599.9975	-121 dBm 0.20 µV

Рабочими являются диапазоны F3 и F6, всё остальное - для послушать.

Диапазон передачи ограничен такими вариантами наборов частот, что осуществляется включением радиостанции с зажатыми кнопками передачи и одной из системных, и далее выбором в дополнительном (скрытом) меню:

FCC	CE	Normal
144-148, 420-450 MHz	144-146, 430-440 MHz	136-174, 400-470 MHz

Оба безлицензионных диапазона (LPD в пределах 433.075-434.775 МГц и PMR на 446.00625-446.19375 MHz) хорошо вписываются в версию FCC, активируйте её.

Ко второй таблице вопросов не возникает - передавать полагается на разрешённых участках, где, к слову, и настроена антенна. Слушать можно везде, но вот заявленное значение чувствительности выглядит как-то уж слишком оптимистично. Примерно представляя схемотехнику приёмного тракта, местный автор испытывает сомнения.

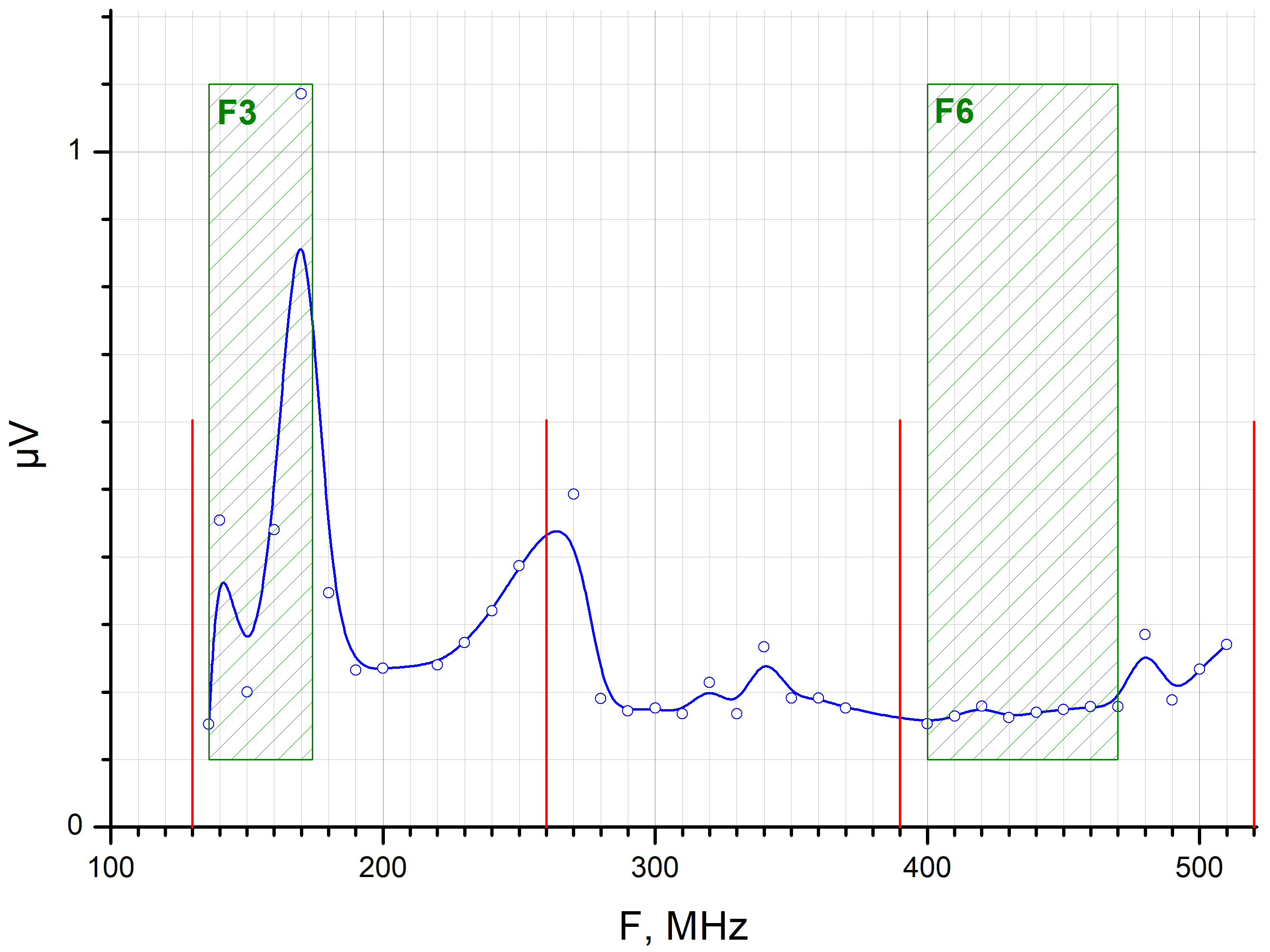

Данные о чувствительности Quansheng UV-K5(8) в диапазоне 136-520 MHz, к которым есть какое-то доверие, представлены на кликабельном графике. Красные спуры - это поражённые частоты.

Сразу понятно, что рабочий диапазон здесь именно F6, где наглядно видна горизонталь чувствительности ~0.17 µV (тут мануал не соврал). Для диапазона F3 всё несколько сложнее. Хотя сплайн провёл линию через экспериментальные точки затейливо, но если как-то усредниться на глаз, чутья лучше 0.3 µV в районе двухметрового бэнда не получается. А что в высокочастотном конце диапазона VHF чувствительность нехороша, так это и у Баофенга так же.

С частотами речного диапазона (вблизи 300 и 336 MHz) вроде бы проблем не возникает - слышно их должно быть хорошо. С передачей тоже проблем нет (естественно, после раскрытия). А вот диапазоны SATCOM попадают на минимум чувствительности, причём, что обидно, именно нисходящие со спутника каналы - смотреть надо на левый столбик монструозной таблицы, приведённой только для удовлетворения любопытства:

Вниз	Вверх	Группа спутников	Частотный план	Канал	Ширина, кГц
243.8550	316.9550	LEASAT	Band Plan W	Ch 09	5
243.8600	316.9600	LEASAT	Band Plan W	Ch 10	5
243.8750	316.9750	LEASAT	Band Plan W	Ch 11	5
243.9000	317.0000	LEASAT	Band Plan W	Ch 12	5
243.9100	317.0100	LEASAT	Band Plan W	Ch 13	5
243.9150	317.0150	UHF FO	Band Plan N	Ch 19	5
243.9250	317.0250	UHF FO	Band Plan N	Ch 20	5
243.9350	317.0350	UHF FO	Band Plan N	Ch 21	5
243.9450	317.0450	FLTSATCOM	Band Plan A	Ch 11	5
243.9450	317.0450	UHF FO	Band Plan N	Ch 22	5
243.9550	317.0550	FLTSATCOM	Band Plan A	Ch 12	5
243.9550	317.0550	LEASAT	Band Plan X	Ch 09	5
243.9550	317.0550	UHF FO	Band Plan N	Ch 23	5
243.9600	317.0600	FLTSATCOM	Band Plan A	Ch 13	5
243.9600	317.0600	LEASAT	Band Plan X	Ch 10	5
243.9650	317.0650	FLTSATCOM	Band Plan A	Ch 14	5
243.9650	317.0650	UHF FO	Band Plan N	Ch 24	5
243.9700	317.0700	FLTSATCOM	Band Plan A	Ch 15	5
243.9750	317.0750	FLTSATCOM	Band Plan A	Ch 16	5
243.9750	317.0750	LEASAT	Band Plan X	Ch 11	5
243.9750	317.0750	UHF FO	Band Plan N	Ch 25	5
243.9800	317.0800	FLTSATCOM	Band Plan A	Ch 17	5
243.9850	317.0850	FLTSATCOM	Band Plan A	Ch 18	5
243.9850	317.0850	UHF FO	Band Plan N	Ch 26	5
243.9900	317.0900	FLTSATCOM	Band Plan A	Ch 19	5
243.9950	317.0950	FLTSATCOM	Band Plan A	Ch 20	5
243.9950	317.0950	UHF FO	Band Plan O	Ch 19	5
244.0000	317.1000	FLTSATCOM	Band Plan A	Ch 21	5
244.0000	317.1000	LEASAT	Band Plan X	Ch 12	5
244.0050	317.1050	UHF FO	Band Plan O	Ch 20	5
244.0100	317.1100	FLTSATCOM	Band Plan A	Ch 22	5
244.0100	317.1100	LEASAT	Band Plan X	Ch 13	5
244.0150	317.1150	UHF FO	Band Plan O	Ch 21	5
244.0250	317.1250	UHF FO	Band Plan O	Ch 22	5
244.0350	317.1350	UHF FO	Band Plan O	Ch 23	5
244.0450	317.1450	FLTSATCOM	Band Plan B	Ch 11	5
244.0450	317.1450	UHF FO	Band Plan O	Ch 24	5
244.0550	317.1550	FLTSATCOM	Band Plan B	Ch 12	5
244.0550	317.1550	LEASAT	Band Plan Y	Ch 09	5
244.0550	317.1550	UHF FO	Band Plan O	Ch 25	5
244.0600	317.1600	FLTSATCOM	Band Plan B	Ch 13	5
244.0600	317.1600	LEASAT	Band Plan Y	Ch 10	5
244.0650	317.1650	FLTSATCOM	Band Plan B	Ch 14	5
244.0650	317.1650	UHF FO	Band Plan O	Ch 26	5
244.0700	317.1700	FLTSATCOM	Band Plan B	Ch 15	5
244.0750	317.1750	FLTSATCOM	Band Plan B	Ch 16	5
244.0750	317.1750	LEASAT	Band Plan Y	Ch 11	5
244.0750	317.1750	UHF FO	Band Plan P	Ch 19	5
244.0800	317.1800	FLTSATCOM	Band Plan B	Ch 17	5
244.0850	317.1850	FLTSATCOM	Band Plan B	Ch 18	5
244.0850	317.1850	UHF FO	Band Plan P	Ch 20	5
244.0900	317.1900	FLTSATCOM	Band Plan B	Ch 19	5
244.0950	317.1950	FLTSATCOM	Band Plan B	Ch 20	5
244.0950	317.1950	UHF FO	Band Plan P	Ch 21	5
244.1000	317.2000	FLTSATCOM	Band Plan B	Ch 21	5
244.1000	317.2000	LEASAT	Band Plan Y	Ch 12	5
244.1050	317.2050	UHF FO	Band Plan P	Ch 22	5
244.1100	317.2100	FLTSATCOM	Band Plan B	Ch 22	5
244.1100	317.2100	LEASAT	Band Plan Y	Ch 13	5
244.1150	317.2150	UHF FO	Band Plan P	Ch 23	5
244.1250	317.2250	UHF FO	Band Plan P	Ch 24	5
244.1350	317.2350	UHF FO	Band Plan P	Ch 25	5
244.1450	317.2450	FLTSATCOM	Band Plan C	Ch 11	5
244.1450	317.2450	UHF FO	Band Plan P	Ch 26	5
244.1550	317.2550	FLTSATCOM	Band Plan C	Ch 12	5
244.1550	317.2550	LEASAT	Band Plan Z	Ch 09	5
244.1550	317.2550	UHF FO	Band Plan Q	Ch 19	5
244.1600	317.2600	FLTSATCOM	Band Plan C	Ch 13	5
244.1600	317.2600	LEASAT	Band Plan Z	Ch 10	5
244.1650	317.2650	FLTSATCOM	Band Plan C	Ch 14	5
244.1650	317.2650	UHF FO	Band Plan Q	Ch 20	5
244.1700	317.2700	FLTSATCOM	Band Plan C	Ch 15	5
244.1750	317.2750	FLTSATCOM	Band Plan C	Ch 16	5
244.1750	317.2750	LEASAT	Band Plan Z	Ch 11	5
244.1750	317.2750	UHF FO	Band Plan Q	Ch 21	5
244.1800	317.2800	FLTSATCOM	Band Plan C	Ch 17	5
244.1850	317.2850	FLTSATCOM	Band Plan C	Ch 18	5
244.1850	317.2850	UHF FO	Band Plan Q	Ch 22	5
244.1900	317.2900	FLTSATCOM	Band Plan C	Ch 19	5
244.1950	317.2950	FLTSATCOM	Band Plan C	Ch 20	5
244.1950	317.2950	UHF FO	Band Plan Q	Ch 23	5
244.2000	317.3000	FLTSATCOM	Band Plan C	Ch 21	5
244.2000	317.3000	LEASAT	Band Plan Z	Ch 12	5
244.2050	317.3050	UHF FO	Band Plan Q	Ch 24	5
244.2100	317.3100	FLTSATCOM	Band Plan C	Ch 22	5
244.2100	317.3100	LEASAT	Band Plan Z	Ch 13	5
244.2150	317.3150	UHF FO	Band Plan Q	Ch 25	5
244.2250	317.3250	UHF FO	Band Plan Q	Ch 26	5
248.8450	302.4450	UHF FO	Band Plan N	Ch 27	5
248.8500	302.4500	MARISAT	Band Plan B	Ch 01	25
248.8550	302.4550	UHF FO	Band Plan N	Ch 28	5
248.8650	302.4650	UHF FO	Band Plan N	Ch 29	5
248.8750	302.4750	MARISAT	Band Plan B	Ch 02	25
248.8750	302.4750	UHF FO	Band Plan N	Ch 30	5
248.8850	302.4850	UHF FO	Band Plan N	Ch 31	5
248.8950	302.4950	UHF FO	Band Plan N	Ch 32	5
248.9000	302.5000	MARISAT	Band Plan B	Ch 03	25
248.9050	302.5050	UHF FO	Band Plan N	Ch 33	5
248.9150	302.5150	UHF FO	Band Plan N	Ch 34	5
248.9250	302.5250	MARISAT	Band Plan B	Ch 04	25
248.9250	302.5250	UHF FO	Band Plan N	Ch 35	5
248.9350	302.5350	UHF FO	Band Plan N	Ch 36	5
248.9450	302.5450	UHF FO	Band Plan N	Ch 37	5
248.9500	302.5500	MARISAT	Band Plan B	Ch 05	25
248.9550	302.5550	UHF FO	Band Plan N	Ch 38	5
248.9650	302.5650	UHF FO	Band Plan N	Ch 39	5
248.9750	302.5750	MARISAT	Band Plan B	Ch 06	25
248.9750	302.5750	UHF FO	Band Plan O	Ch 27	5
248.9850	302.5850	UHF FO	Band Plan O	Ch 28	5
248.9950	302.5950	UHF FO	Band Plan O	Ch 29	5
249.0000	302.6000	MARISAT	Band Plan B	Ch 07	25
249.0050	302.6050	UHF FO	Band Plan O	Ch 30	5
249.0150	302.6150	UHF FO	Band Plan O	Ch 31	5
249.0250	302.6250	MARISAT	Band Plan B	Ch 08	25
249.0250	302.6250	UHF FO	Band Plan O	Ch 32	5
249.0350	302.6350	UHF FO	Band Plan O	Ch 33	5
249.0450	302.6450	UHF FO	Band Plan O	Ch 34	5
249.0500	302.6500	MARISAT	Band Plan B	Ch 09	25
249.0550	302.6550	UHF FO	Band Plan O	Ch 35	5
249.0650	302.6650	UHF FO	Band Plan O	Ch 36	5
249.0750	302.6750	MARISAT	Band Plan B	Ch 10	25
249.0750	302.6750	UHF FO	Band Plan O	Ch 37	5
249.0850	302.6850	UHF FO	Band Plan O	Ch 38	5
249.0950	302.6950	UHF FO	Band Plan O	Ch 39	5
249.1000	302.7000	MARISAT	Band Plan B	Ch 11	25
249.1050	302.7050	UHF FO	Band Plan P	Ch 27	5
249.1150	302.7150	UHF FO	Band Plan P	Ch 28	5
249.1250	302.7250	MARISAT	Band Plan B	Ch 12	25
249.1250	302.7250	UHF FO	Band Plan P	Ch 29	5
249.1350	302.7350	UHF FO	Band Plan P	Ch 30	5
249.1450	302.7450	UHF FO	Band Plan P	Ch 31	5
249.1500	302.7500	MARISAT	Band Plan B	Ch 13	25
249.1550	302.7550	UHF FO	Band Plan P	Ch 32	5
249.1650	302.7650	UHF FO	Band Plan P	Ch 33	5
249.1750	302.7750	MARISAT	Band Plan B	Ch 14	25
249.1750	302.7750	UHF FO	Band Plan P	Ch 34	5
249.1850	302.7850	UHF FO	Band Plan P	Ch 35	5
249.1950	302.7950	UHF FO	Band Plan P	Ch 36	5
249.2000	302.8000	MARISAT	Band Plan B	Ch 15	25
249.2050	302.8050	UHF FO	Band Plan P	Ch 37	5
249.2150	302.8150	UHF FO	Band Plan P	Ch 38	5
249.2250	302.8250	MARISAT	Band Plan B	Ch 16	25
249.2250	302.8250	UHF FO	Band Plan P	Ch 39	5
249.2350	302.8350	UHF FO	Band Plan Q	Ch 27	5
249.2450	302.8450	UHF FO	Band Plan Q	Ch 28	5
249.2500	302.8500	MARISAT	Band Plan B	Ch 17	25
249.2550	302.8550	UHF FO	Band Plan Q	Ch 29	5
249.2650	302.8650	UHF FO	Band Plan Q	Ch 30	5
249.2750	302.8750	UHF FO	Band Plan Q	Ch 31	5
249.2850	302.8850	UHF FO	Band Plan Q	Ch 32	5
249.2950	302.8950	UHF FO	Band Plan Q	Ch 33	5
249.3000	302.9000	MARISAT	Band Plan B	Ch 19	25
249.3050	302.9050	UHF FO	Band Plan Q	Ch 34	5
249.3150	302.9150	UHF FO	Band Plan Q	Ch 35	5
249.3250	302.9250	MARISAT	Band Plan B	Ch 20	25
249.3250	302.9250	UHF FO	Band Plan Q	Ch 36	5
249.3350	302.9350	UHF FO	Band Plan Q	Ch 37	5
249.3450	302.9450	UHF FO	Band Plan Q	Ch 38	5
249.3550	302.9550	UHF FO	Band Plan Q	Ch 39	5
249.7500	303.3500	MARISAT	Band Plan B	Ch 18	25
250.3500	SHF	LEASAT	Band Plan W	Ch 01	25
250.3500	SHF	UHF FO	Band Plan N	Ch 01	25
250.4000	SHF	UHF FO	Band Plan N'	Ch 01	25
250.4500	SHF	FLTSATCOM	Band Plan A	Ch 01	25
250.4500	SHF	LEASAT	Band Plan X	Ch 01	25
250.4500	SHF	UHF FO	Band Plan O	Ch 01	25
250.5000	SHF	UHF FO	Band Plan O'	Ch 01	25
250.5500	SHF	FLTSATCOM	Band Plan B	Ch 01	25
250.5500	SHF	LEASAT	Band Plan Y	Ch 01	25
250.5500	SHF	UHF FO	Band Plan P	Ch 01	25
250.6000	SHF	UHF FO	Band Plan P'	Ch 01	25
250.6500	SHF	FLTSATCOM	Band Plan C	Ch 01	25
250.6500	SHF	LEASAT	Band Plan Z	Ch 01	25
250.6500	SHF	UHF FO	Band Plan Q	Ch 01	25
250.7000	SHF	UHF FO	Band Plan Q'	Ch 01	25
251.8500	292.8500	LEASAT	Band Plan W	Ch 03	25
251.8500	292.8500	UHF FO	Band Plan N	Ch 02	25
251.9500	292.9500	FLTSATCOM	Band Plan A	Ch 02	25
251.9500	292.9500	LEASAT	Band Plan X	Ch 03	25
251.9500	292.9500	UHF FO	Band Plan O	Ch 02	25
252.0500	293.0500	FLTSATCOM	Band Plan B	Ch 02	25
252.0500	293.0500	LEASAT	Band Plan Y	Ch 03	25
252.0500	293.0500	UHF FO	Band Plan P	Ch 02	25
252.1500	293.1500	FLTSATCOM	Band Plan C	Ch 02	25
252.1500	293.1500	LEASAT	Band Plan Z	Ch 03	25
252.1500	293.1500	UHF FO	Band Plan Q	Ch 02	25
253.5500	294.5500	LEASAT	Band Plan W	Ch 04	25
253.5500	294.5500	UHF FO	Band Plan N	Ch 03	25
253.6500	294.6500	FLTSATCOM	Band Plan A	Ch 03	25
253.6500	294.6500	LEASAT	Band Plan X	Ch 04	25
253.6500	294.6500	UHF FO	Band Plan O	Ch 03	25
253.7500	294.7500	FLTSATCOM	Band Plan B	Ch 03	25
253.7500	294.7500	LEASAT	Band Plan Y	Ch 04	25
253.7500	294.7500	UHF FO	Band Plan P	Ch 03	25
253.8500	294.8500	FLTSATCOM	Band Plan C	Ch 03	25
253.8500	294.8500	LEASAT	Band Plan Z	Ch 04	25
253.8500	294.8500	UHF FO	Band Plan Q	Ch 03	25
254.1500	307.7500	MARISAT	Band	Ch A	25
255.2500	296.2500	LEASAT	Band Plan W	Ch 05	25
255.2500	296.2500	UHF FO	Band Plan N	Ch 04	25
255.3500	296.3500	FLTSATCOM	Band Plan A	Ch 04	25
255.3500	296.3500	LEASAT	Band Plan X	Ch 05	25
255.3500	296.3500	UHF FO	Band Plan O	Ch 04	25
255.4500	296.4500	FLTSATCOM	Band Plan B	Ch 04	25
255.4500	296.4500	LEASAT	Band Plan Y	Ch 05	25
255.4500	296.4500	UHF FO	Band Plan P	Ch 04	25
255.5500	296.5500	FLTSATCOM	Band Plan C	Ch 04	25
255.5500	296.5500	LEASAT	Band Plan Z	Ch 05	25
255.5500	296.5500	UHF FO	Band Plan Q	Ch 04	25
256.8500	297.8500	LEASAT	Band Plan W	Ch 06	25
256.8500	297.8500	UHF FO	Band Plan N	Ch 05	25
256.9500	297.9500	FLTSATCOM	Band Plan A	Ch 05	25
256.9500	297.9500	LEASAT	Band Plan X	Ch 06	25
256.9500	297.9500	UHF FO	Band Plan O	Ch 05	25
257.0500	298.0500	FLTSATCOM	Band Plan B	Ch 05	25
257.0500	298.0500	LEASAT	Band Plan Y	Ch 06	25
257.0500	298.0500	UHF FO	Band Plan P	Ch 05	25
257.1500	298.1500	FLTSATCOM	Band Plan C	Ch 05	25
257.1500	298.1500	LEASAT	Band Plan Z	Ch 06	25
257.1500	298.1500	UHF FO	Band Plan Q	Ch 05	25
257.5500	311.1500	MARISAT	Band	Ch B	25
258.3500	299.3500	LEASAT	Band Plan W	Ch 07	25
258.3500	299.3500	UHF FO	Band Plan N	Ch 06	25
258.4500	299.4500	FLTSATCOM	Band Plan A	Ch 06	25
258.4500	299.4500	LEASAT	Band Plan X	Ch 07	25
258.4500	299.4500	UHF FO	Band Plan O	Ch 06	25
258.5500	299.5500	FLTSATCOM	Band Plan B	Ch 06	25
258.5500	299.5500	LEASAT	Band Plan Y	Ch 07	25
258.5500	299.5500	UHF FO	Band Plan P	Ch 06	25
258.6500	299.6500	FLTSATCOM	Band Plan C	Ch 06	25
258.6500	299.6500	LEASAT	Band Plan Z	Ch 07	25
258.6500	299.6500	UHF FO	Band Plan Q	Ch 06	25
260.3500	293.9500	FLTSATCOM	Band Plan A	Ch 23 01	25
260.3500	293.9500	LEASAT	Band Plan X	Ch 02	25
260.3750	293.9750	FLTSATCOM	Band Plan A	Ch 23 02	25
260.3750	293.9750	LEASAT	Band Plan X	Ch 02	25
260.3750	293.9750	UHF FO	Band Plan N	Ch 11	25
260.4000	294.0000	FLTSATCOM	Band Plan A	Ch 23 03	25
260.4000	294.0000	LEASAT	Band Plan X	Ch 02	25
260.4250	294.0250	FLTSATCOM	Band Plan A	Ch 23 04	25
260.4250	294.0250	LEASAT	Band Plan X	Ch 02	25
260.4250	294.0250	UHF FO	Band Plan P	Ch 11	25
260.4500	294.0500	FLTSATCOM	Band Plan A	Ch 23 05	25
260.4500	294.0500	LEASAT	Band Plan X	Ch 02	25
260.4750	294.0750	FLTSATCOM	Band Plan A	Ch 23 06	25
260.4750	294.0750	LEASAT	Band Plan X	Ch 02	25
260.4750	294.0750	UHF FO	Band Plan N	Ch 12	25
260.5000	294.1000	FLTSATCOM	Band Plan A	Ch 23 07	25
260.5000	294.1000	LEASAT	Band Plan X	Ch 02	25
260.5250	294.1250	FLTSATCOM	Band Plan A	Ch 23 08	25
260.5250	294.1250	LEASAT	Band Plan X	Ch 02	25
260.5250	294.1250	UHF FO	Band Plan P	Ch 12	25
260.5500	294.1500	FLTSATCOM	Band Plan A	Ch 23 09	25
260.5500	294.1500	LEASAT	Band Plan X	Ch 02	25
260.5750	294.1750	FLTSATCOM	Band Plan A	Ch 23 10	25
260.5750	294.1750	LEASAT	Band Plan X	Ch 02	25
260.5750	294.1750	UHF FO	Band Plan O	Ch 11	25
260.6000	294.2000	FLTSATCOM	Band Plan A	Ch 23 11	25
260.6000	294.2000	LEASAT	Band Plan X	Ch 02	25
260.6250	294.2250	FLTSATCOM	Band Plan A	Ch 23 12	25
260.6250	294.2250	LEASAT	Band Plan X	Ch 02	25
260.6250	294.2250	UHF FO	Band Plan Q	Ch 11	25
260.6500	294.2500	FLTSATCOM	Band Plan A	Ch 23 13	25
260.6500	294.2500	LEASAT	Band Plan X	Ch 02	25
260.6750	294.2750	FLTSATCOM	Band Plan A	Ch 23 14	25
260.6750	294.2750	LEASAT	Band Plan X	Ch 02	25
260.6750	294.2750	UHF FO	Band Plan O	Ch 12	25
260.7000	294.3000	FLTSATCOM	Band Plan A	Ch 23 15	25
260.7000	294.3000	LEASAT	Band Plan X	Ch 02	25
260.7250	294.3250	FLTSATCOM	Band Plan A	Ch 23 16	25
260.7250	294.3250	LEASAT	Band Plan X	Ch 02	25
260.7250	294.3250	UHF FO	Band Plan Q	Ch 12	25
260.7500	294.3500	FLTSATCOM	Band Plan A	Ch 23 17	25
260.7500	294.3500	LEASAT	Band Plan X	Ch 02	25
260.7750	294.3750	FLTSATCOM	Band Plan A	Ch 23 18	25
260.7750	294.3750	LEASAT	Band Plan X	Ch 02	25
260.8000	294.4000	FLTSATCOM	Band Plan A	Ch 23 19	25
260.8000	294.4000	LEASAT	Band Plan X	Ch 02	25
260.8250	294.4250	FLTSATCOM	Band Plan A	Ch 23 20	25
260.8250	294.4250	LEASAT	Band Plan X	Ch 02	25
260.8500	294.4500	FLTSATCOM	Band Plan A	Ch 23 21	25
260.8500	294.4500	LEASAT	Band Plan X	Ch 02	25
261.4500	295.0500	FLTSATCOM	Band Plan B	Ch 23 01	25
261.4500	295.0500	LEASAT	Band Plan Y	Ch 02	25
261.4750	295.0750	FLTSATCOM	Band Plan B	Ch 23 02	25
261.4750	295.0750	LEASAT	Band Plan Y	Ch 02	25
261.5000	295.1000	FLTSATCOM	Band Plan B	Ch 23 03	25
261.5000	295.1000	LEASAT	Band Plan Y	Ch 02	25
261.5250	295.1250	FLTSATCOM	Band Plan B	Ch 23 04	25
261.5250	295.1250	LEASAT	Band Plan Y	Ch 02	25
261.5500	295.1500	FLTSATCOM	Band Plan B	Ch 23 05	25
261.5500	295.1500	LEASAT	Band Plan Y	Ch 02	25
261.5750	295.1750	FLTSATCOM	Band Plan B	Ch 23 06	25
261.5750	295.1750	LEASAT	Band Plan Y	Ch 02	25
261.5750	295.1750	UHF FO	Band Plan N	Ch 13	25
261.6000	295.2000	FLTSATCOM	Band Plan B	Ch 23 07	25
261.6000	295.2000	LEASAT	Band Plan Y	Ch 02	25
261.6250	295.2250	FLTSATCOM	Band Plan B	Ch 23 08	25
261.6250	295.2250	LEASAT	Band Plan Y	Ch 02	25
261.6250	295.2250	UHF FO	Band Plan P	Ch 13	25
261.6500	295.2500	FLTSATCOM	Band Plan B	Ch 23 09	25
261.6500	295.2500	LEASAT	Band Plan Y	Ch 02	25
261.6750	295.2750	FLTSATCOM	Band Plan B	Ch 23 10	25
261.6750	295.2750	LEASAT	Band Plan Y	Ch 02	25
261.6750	295.2750	UHF FO	Band Plan N	Ch 14	25
261.7000	295.3000	FLTSATCOM	Band Plan B	Ch 23 11	25
261.7000	295.3000	LEASAT	Band Plan Y	Ch 02	25
261.7250	295.3250	FLTSATCOM	Band Plan B	Ch 23 12	25
261.7250	295.3250	LEASAT	Band Plan Y	Ch 02	25
261.7250	295.3250	UHF FO	Band Plan P	Ch 14	25
261.7500	295.3500	FLTSATCOM	Band Plan B	Ch 23 13	25
261.7500	295.3500	LEASAT	Band Plan Y	Ch 02	25
261.7750	295.3750	FLTSATCOM	Band Plan B	Ch 23 14	25
261.7750	295.3750	LEASAT	Band Plan Y	Ch 02	25
261.7750	295.3750	UHF FO	Band Plan N	Ch 15	25
261.8000	295.4000	FLTSATCOM	Band Plan B	Ch 23 15	25
261.8000	295.4000	LEASAT	Band Plan Y	Ch 02	25
261.8250	295.4250	FLTSATCOM	Band Plan B	Ch 23 16	25
261.8250	295.4250	LEASAT	Band Plan Y	Ch 02	25
261.8250	295.4250	UHF FO	Band Plan P	Ch 15	25
261.8500	295.4500	FLTSATCOM	Band Plan B	Ch 23 17	25
261.8500	295.4500	LEASAT	Band Plan Y	Ch 02	25
261.8750	295.4750	FLTSATCOM	Band Plan B	Ch 23 18	25
261.8750	295.4750	LEASAT	Band Plan Y	Ch 02	25
261.8750	295.4750	UHF FO	Band Plan N	Ch 16	25
261.9000	295.5000	FLTSATCOM	Band Plan B	Ch 23 19	25
261.9000	295.5000	LEASAT	Band Plan Y	Ch 02	25
261.9250	295.5250	FLTSATCOM	Band Plan B	Ch 23 20	25
261.9250	295.5250	LEASAT	Band Plan Y	Ch 02	25
261.9250	295.5250	UHF FO	Band Plan P	Ch 16	25
261.9500	295.5500	FLTSATCOM	Band Plan B	Ch 23 21	25
261.9500	295.5500	LEASAT	Band Plan Y	Ch 02	25
262.0500	295.6500	FLTSATCOM	Band Plan C	Ch 23 01	25
262.0500	295.6500	LEASAT	Band Plan Z	Ch 02	25
262.0750	295.6750	FLTSATCOM	Band Plan C	Ch 23 02	25
262.0750	295.6750	LEASAT	Band Plan Z	Ch 02	25
262.0750	295.6750	UHF FO	Band Plan O	Ch 13	25
262.1000	295.7000	FLTSATCOM	Band Plan C	Ch 23 03	25
262.1000	295.7000	LEASAT	Band Plan Z	Ch 02	25
262.1250	295.7250	FLTSATCOM	Band Plan C	Ch 23 04	25
262.1250	295.7250	LEASAT	Band Plan Z	Ch 02	25
262.1250	295.7250	UHF FO	Band Plan Q	Ch 13	25
262.1500	295.7500	FLTSATCOM	Band Plan C	Ch 23 05	25
262.1500	295.7500	LEASAT	Band Plan Z	Ch 02	25
262.1750	295.7750	FLTSATCOM	Band Plan C	Ch 23 06	25
262.1750	295.7750	LEASAT	Band Plan Z	Ch 02	25
262.1750	295.7750	UHF FO	Band Plan O	Ch 14	25
262.2000	295.8000	FLTSATCOM	Band Plan C	Ch 23 07	25
262.2000	295.8000	LEASAT	Band Plan Z	Ch 02	25
262.2250	295.8250	FLTSATCOM	Band Plan C	Ch 23 08	25
262.2250	295.8250	LEASAT	Band Plan Z	Ch 02	25
262.2250	295.8250	UHF FO	Band Plan Q	Ch 14	25
262.2500	295.8500	FLTSATCOM	Band Plan C	Ch 23 09	25
262.2500	295.8500	LEASAT	Band Plan Z	Ch 02	25
262.2750	295.8750	FLTSATCOM	Band Plan C	Ch 23 10	25
262.2750	295.8750	LEASAT	Band Plan Z	Ch 02	25
262.2750	295.8750	UHF FO	Band Plan O	Ch 15	25
262.3000	295.9000	FLTSATCOM	Band Plan C	Ch 23 11	25
262.3000	295.9000	LEASAT	Band Plan Z	Ch 02	25
262.3250	295.9250	FLTSATCOM	Band Plan C	Ch 23 12	25
262.3250	295.9250	LEASAT	Band Plan Z	Ch 02	25
262.3250	295.9250	UHF FO	Band Plan Q	Ch 15	25
262.3500	295.9500	FLTSATCOM	Band Plan C	Ch 23 13	25
262.3500	295.9500	LEASAT	Band Plan Z	Ch 02	25
262.3750	295.9750	FLTSATCOM	Band Plan C	Ch 23 14	25
262.3750	295.9750	LEASAT	Band Plan Z	Ch 02	25
262.3750	295.9750	UHF FO	Band Plan O	Ch 16	25
262.4000	296.0000	FLTSATCOM	Band Plan C	Ch 23 15	25
262.4000	296.0000	LEASAT	Band Plan Z	Ch 02	25
262.4250	296.0250	FLTSATCOM	Band Plan C	Ch 23 16	25
262.4250	296.0250	LEASAT	Band Plan Z	Ch 02	25
262.4250	296.0250	UHF FO	Band Plan Q	Ch 16	25
262.4500	296.0500	FLTSATCOM	Band Plan C	Ch 23 17	25
262.4500	296.0500	LEASAT	Band Plan Z	Ch 02	25
262.4750	296.0750	FLTSATCOM	Band Plan C	Ch 23 18	25
262.4750	296.0750	LEASAT	Band Plan Z	Ch 02	25
262.5000	296.1000	FLTSATCOM	Band Plan C	Ch 23 19	25
262.5000	296.1000	LEASAT	Band Plan Z	Ch 02	25
262.5250	296.1250	FLTSATCOM	Band Plan C	Ch 23 20	25
262.5250	296.1250	LEASAT	Band Plan Z	Ch 02	25
262.5500	296.1500	FLTSATCOM	Band Plan C	Ch 23 21	25
262.5500	296.1500	LEASAT	Band Plan Z	Ch 02	25
263.5500	297.1500	LEASAT	Band Plan W	Ch 02	25
263.5750	297.1750	LEASAT	Band Plan W	Ch 02	25
263.5750	297.1750	UHF FO	Band Plan N	Ch 17	25
263.6000	297.2000	LEASAT	Band Plan W	Ch 02	25
263.6250	297.2250	LEASAT	Band Plan W	Ch 02	25
263.6250	297.2250	UHF FO	Band Plan P	Ch 17	25
263.6500	297.2500	LEASAT	Band Plan W	Ch 02	25
263.6750	297.2750	LEASAT	Band Plan W	Ch 02	25
263.6750	297.2750	UHF FO	Band Plan N	Ch 18	25
263.7000	297.3000	LEASAT	Band Plan W	Ch 02	25
263.7250	297.3250	LEASAT	Band Plan W	Ch 02	25
263.7250	297.3250	UHF FO	Band Plan P	Ch 18	25
263.7500	297.3500	LEASAT	Band Plan W	Ch 02	25
263.7750	297.3750	LEASAT	Band Plan W	Ch 02	25
263.7750	297.3750	UHF FO	Band Plan O	Ch 17	25
263.8000	297.4000	LEASAT	Band Plan W	Ch 02	25
263.8250	297.4250	LEASAT	Band Plan W	Ch 02	25
263.8250	297.4250	UHF FO	Band Plan Q	Ch 17	25
263.8500	297.4500	LEASAT	Band Plan W	Ch 02	25
263.8750	297.4750	LEASAT	Band Plan W	Ch 02	25
263.8750	297.4750	UHF FO	Band Plan O	Ch 18	25
263.9000	297.5000	LEASAT	Band Plan W	Ch 02	25
263.9250	297.5250	LEASAT	Band Plan W	Ch 02	25
263.9250	297.5250	UHF FO	Band Plan Q	Ch 18	25
263.9500	297.5500	LEASAT	Band Plan W	Ch 02	25
263.9750	297.5750	LEASAT	Band Plan W	Ch 02	25
264.0000	297.6000	LEASAT	Band Plan W	Ch 02	25
264.0250	297.6250	LEASAT	Band Plan W	Ch 02	25
264.0500	297.6500	LEASAT	Band Plan W	Ch 02	25
265.2500	306.2500	LEASAT	Band Plan W	Ch 08	25
265.2500	306.2500	UHF FO	Band Plan N	Ch 07	25
265.3500	306.3500	FLTSATCOM	Band Plan A	Ch 07	25
265.3500	306.3500	LEASAT	Band Plan X	Ch 08	25
265.3500	306.3500	UHF FO	Band Plan O	Ch 07	25
265.4500	306.4500	FLTSATCOM	Band Plan B	Ch 07	25
265.4500	306.4500	LEASAT	Band Plan Y	Ch 08	25
265.4500	306.4500	UHF FO	Band Plan P	Ch 07	25
265.5500	306.5500	FLTSATCOM	Band Plan C	Ch 07	25
265.5500	306.5500	LEASAT	Band Plan Z	Ch 08	25
265.5500	306.5500	UHF FO	Band Plan Q	Ch 07	25
266.7500	307.7500	UHF FO	Band Plan N	Ch 08	25
266.8500	307.8500	FLTSATCOM	Band Plan A	Ch 08	25
266.8500	307.8500	UHF FO	Band Plan O	Ch 08	25
266.9500	307.9500	FLTSATCOM	Band Plan B	Ch 08	25
266.9500	307.9500	UHF FO	Band Plan P	Ch 08	25
267.0500	308.0500	FLTSATCOM	Band Plan C	Ch 08	25
267.0500	308.0500	UHF FO	Band Plan Q	Ch 08	25
268.1500	309.1500	UHF FO	Band Plan N	Ch 09	25
268.2500	309.2500	FLTSATCOM	Band Plan A	Ch 09	25
268.2500	309.2500	UHF FO	Band Plan O	Ch 09	25
268.3500	309.3500	FLTSATCOM	Band Plan B	Ch 09	25
268.3500	309.3500	UHF FO	Band Plan P	Ch 09	25
268.4500	309.4500	FLTSATCOM	Band Plan C	Ch 09	25
268.4500	309.4500	UHF FO	Band Plan Q	Ch 09	25
269.6500	310.6500	UHF FO	Band Plan N	Ch 10	25
269.7500	310.7500	FLTSATCOM	Band Plan A	Ch 10	25
269.7500	310.7500	UHF FO	Band Plan O	Ch 10	25
269.8500	310.8500	FLTSATCOM	Band Plan B	Ch 10	25
269.8500	310.8500	UHF FO	Band Plan P	Ch 10	25
269.9500	310.9500	FLTSATCOM	Band Plan C	Ch 10	25
269.9500	310.9500	UHF FO	Band Plan Q	Ch 10	25

Почему так, ясно из перекрытия АЧХ каскадов УВЧ приёмника VHF и UHF диапазонов:

Голубым цветом нарисовано то, что получите из коробки, и в районе 250 MHz действительно будет минимум чутья. Существует методика перемотки коллекторной катушки УВЧ диапазона VHF, что меняет ситуацию - кривая красного цвета перекрывает нужный участок частот. Если руки не кривые, SATCOM услышать получится. Правда, антенну всё равно делать придётся, штатная не пойдёт.

Выходная мощность передатчика.

При раскрытии станции на передачу в диапазоне частот 136-520 MHz на высокой выходной мощности (всего доступны три градации) на эквиваленте антенны люди намерили вот такое (график кликабелен):

Из этого графика мы понимаем, что в диапазонах F3 и F6 (либо VHF и UHF в традиционном написании) эта радиостанция отдаст в эквивалент нагрузки примерно 4.5 Ватта, и соизмеримую мощность в эфир на тех участках, где антенна имеет КСВ от 1 до примерно 3.

Если есть где добыть антенну на ~320 MHz, то вполне можно использовать радейку Quansheng UV-K5 как речную. Хотя исполнение неподобающее, да и мощности будет Ватта полтора либо чуть больше, её точно хватит для шлюзования и переговоров с такими же водоплавающими.

Ни для каких иных применений, скорее всего, эта модель использована быть не может. Для САТКОМа полутора Ватт маловато, надо хотя бы пять. Либо придётся научиться изготавливать из подручного материала Яги с 4-6 элементами, с которой имеющимися полутора Ваттами уже получится полностью открыть канал «консервы», как их называют.

АМ.

В диапазоне F2 постулируется приём АМ при чувствительности 0.5 µV, что позволяет слышать авиацию. Зачем, не понятно, но люди таким увлекаются.

Сразу возникает когнитивный диссонанс, потому как чип трансивера точно не умеет принимать АМ. И это явно не тот случай, когда не понимающему какой-то вид модуляции чипу с DSP при старте можно подлить читерский код, чтобы нужный вид модуляции начал пониматься (к примеру, такой трюк делается с чипом si4732 при обучении его приёму SSB).

Оказалось, что хитрые китайцы приспособили под это дело FSK модем, входящий в состав чипа трансивера. Обученный классам излучения F2D и F1W, и тут, по всей видимости, задействован первый режим (частотная передача данных с модулированной поднесущей).

Но есть один нюанс.

Грубо говоря, при ЧМ приёмный тракт работает «на всю катушку», давая полное усиление, на которое он способен. Информацию несёт не сила сигнала, а его девиация. А вот при AM клиппированный сигнал выдаст речь с искажениями, причём тем более сильными, чем лучше передачу слышно.

Собственно, демонстрация эффекта в ютубе это подтверждает. При сигнале уровнем 0.5 µV на осциллограмме всё более-менее гармонично, и мануал недаром приводит именно такую чувствительность. А уже начиная с уровня 1.5 µV сигнал серьёзно искажается, тип искажения - «ступенька».

Стало быть, АМ модуляцию, конечно, услышать можно. Но приём АМ на FSK модем, работающий в FM режиме, потенциально приводит к существенным нелинейным искажениям в десятки процентов, что режет ухо. Однако при слабом сигнале (сквозь шумы и чуть сильнее) речь вполне разборчива.

Если такой вариант устраивает, то АМ есть.

Естественно, при работе мимо штатного диапазона КСВ у штатной же антенны будет двухзначный, что скажется и на приёме. Как обычно, лучше прикрутить антенну на нужный диапазон, чтобы хоть что-то услышать. Иначе возникнет ощущение «тупого» приёмника.

При этом говорить в АМ на диапазоне F2 не получится.

Междиапазонный интерком.

В мануале этот момент оговорен как-то вскользь, и у народа складывается неправильное мнение, что Quansheng UV-K5 умеет становиться репитёром, да ещё и с одного диапазона на другой.

Нет, конечно.

Трансивер просто по определению не умеет в дуплекс, он либо принимает, либо передаёт. Но не то и другое сразу.

В данном случае имеется ввиду режим, при котором на частоте, указанной в одной строке дисплея, радиостанция принимает, а на частоте из второй строки дисплея передаёт. Что там за частоты выставлены, вообще без разницы.

В любой VHF и/или UHF радиолюбительской станции обязательно есть нечто похожее, обычно именуемое «репитерный сдвиг», когда приём и передача разделены на 600 kHz, и приписаны одному каналу. Как правило, ещё и с тоном открытия репитера. Однако этот сдвиг не может быть большим, и тем более разносить приём и передачу между диапазонами.

Тут совсем другая концепция, но идеологически всё точно так же. Только проще для понимания и оперирования частотами приёма и передачи.

Экстерьер Quansheng UV-K5(8)

Теперь, когда понятно, что от радиостанции стоит хотеть и каким именно образом, можно и повертеть её в руках на предмет удобства. Потому как в предыдущей генерации на примере Баофенга далеко не всё было по уму.

Дизайн явно свёрстан под правшу. Справа резинка, прикрывающая разъёмы гарнитуры и зарядки, рука по ней не скользит.

Разъём гарнитуры, в отличие от Баофенга, тут несколько утоплен внутрь, что хорошо. Чем меньше всяких выступающих блямб, тем оно лучше.

Слева большая обрезиненная кнопка под указательный палец, с хорошо выверенным усилием нажатия. Всё весьма эргономично.

Кстати, в Баофенге эта кнопка пластиковая. Резиновую проще ушатать.

Две программируемые кнопки ниже снабжены чем-то вроде шрифта Брайля (символы «А» и «Ц»), их назначение можно менять. По любому одна из них должна отключать шумоподавитель, который при слабом приёме рвёт речь, и лучше бы его не было. Но, в отличие от Баофенга, где кнопку приходится жать постоянно, тут она работает правильным образом. Первое нажатие отключает шумоподавитель, второе включает его обратно.

Хотя, с другой стороны, безграмотный юзер будет весьма озадачен.
«Чего-то случайно нажал, и теперь оно шипит».

Поверхность девайса довольно-таки рельефная, фотографии со странных ракурсов этот момент хорошо передают. Кнопки работы с меню вынесены так, чтобы ими можно было пользоваться большим пальцем правой руки, держащей станцию. Возможно, это даже удобно.

Минимально необходимые знания.

Поскольку инструкции никто не читает, мы в них и не будем даже смотреть. Просто сошлёмся на эти никому не нужные бумажки, если всё-таки что-то пойдёт не так:

1. Англоязычный оригинальный мануал.
2. Перевод мануала на русский, более удобный формат.

Без чего точно не обойтись, так это без знания функции кнопок:

Доступ	Функция	Описание
[F][0]	FM	Включение или выключение приёма FM радиостанции
[F][1]	BAND	Переключение диапазонов частот (F1-F7)
[F][2]	A/B	Переключение рабочего канала
[F][3]	VFO/MR	Переключение частотного/канального режимов
[F][4]	F-meter	Старт быстрого копирования одного канала
[F][5]	NOAA	Вход или выход из приёма каналов NOAA
[F][6]	H/M/L	Изменение мощности передачи
[F][6]	VOX	Включение или выключение VOX
[F][7]	R	Включение или выключение функции реверса
[F][9]	CALL	Вызов выбранного тревожного канала
[F][*]	SER	Сканирование субтонов CTCSS/DCS

Ну и поскольку любая радиостанция с функцией приёма радиовещательного FM большую часть своей жизни про это самое радиовещание говорит и поёт, нужно понимать, как управлять таким процессом. Для чего имеется довольно развитый функционал.

FM диапазон 64-108 MHz.

Активируется по [F][0], можно повесить на боковую кнопку.

Как оказалось, для радиовещательного FM диапазона есть 20 ячеек памяти, которые даже автоматически заполняются по комбинации [F][2], начиная с низкочастотного края диапазона. После чего девайс остаётся в канальном режиме (MR), и станции можно пролистывать кнопками [▲] и [▼]

Чтобы не листать долго, проще набрать номер канала с клавиатуры.

Если вкус юзера изощрён, и ему не нравится всё подряд, либо станций в данной локации больше 20, и приходится выбирать, какая из них достойна занесения в память девайса, лучше из канального режима перейти в частотный [F][1], а потом набирать частоты любимых станций с клавиатуры, и сохранять по кнопке [Menu] в далее выбираемую ячейку памяти.

Другой, несколько более осмысленный способ, состоит в нажимании [F][3] в любом режиме (частотном MR или канальном VFO), и девайс сам будет перестраиваться от станции к станции, как это принято в автомобильных приёмниках. Нужно только указать направление сканирования (кнопки [▼] или [▲]). Сохранение в память делается так же, по кнопке [Menu], с последующим выбором ячейки.

По качеству приёма FM со штатной антенной радиостанция демонстрирует примерно такие же способности, как и Баофенг. Чип BK1080, на котором выполнен FM приёмник, имеет паспортную чувствительность 1.5 µV, что весьма похоже на правду.

«Раскрытие» радиостанции.

Местный автор получил уже сразу «раскрытую» радиостанцию, способную передавать на всех частотах, где железо на это способно. Скорее всего, китайцы хорошо понимают, что русские люди мануалов не читают, и обнаружив невозможность встать на передачу на любой частоте, будут писать всякие нехорошие слова в дырку для отзыва. Так что сразу делают всё как должно, не обращая никакого внимания, что же по этому поводу думает законодатель.

С другой стороны, в мануале ничего такого и нет. Там не написано, что следует зажать клавиши PTT и ту, которая сразу под ней, и в таком зажатом состоянии включать питание девайса. На экране отобразится меню настроек, но вместо стандартных 51 пункта в нём будет 57 пунктов. В этих дополнительных пунктах и следует повключать возможность передачи на желаемых диапазонах.

Чтобы при этом не ограничивать себя всякими стандартами (FCC, CE, GB), в 53 пункте меню дополнительно надо выбрать OFF. Хотя, по-хорошему, частотного диапазона по версии FCC 144-148 и 420-450 МГц совершенно достаточно. Безлицензионные диапазоны LPD и PMR перекрываются, КСВ штатной антенны на этих участках достаточно мал, а за пределами LPD/PMR делать просто нечего.

Копирование настроек «по воздуху».

Это своего рода киллер-фича, имеющая смысл при владении несколькими радиостанциями рассматриваемой марки. Когда одна из них выполняет роль спикера, изливая свою душу, а все остальные тщательно конспектируют услышанное, и принимают это как откровение Моисеево, также всей своей душой.

Тут используется по своему прямому назначению встроенный в чип Beken BK4819 FSK модем. Через него транслируются настройки каналов, а так же настройки самой радиостанции. По сути дела, она клонируется на любое количество однотипных девайсов, расставленных рядом в режиме приёма.

Клонирование происходит на стандартной частоте 410.0125 MHz, которую в целях конспирации можно сменить прямо перед процедурой клонирования.

Даже и сказать нечего, толково.

Что имеет смысл сделать сразу.

Несмотря на нелюбовь к чтению мануалов, их изучение всё-таки обогащает пользовательский опыт, и что-то можно сделать удобнее, не прибегая к программированию радиостанции через шнурок.

1. Вывод напряжения батареи на стартовый экран. Однозначно полезно.
   [Menu] ⇒ [4][5] ⇒ [Menu] ⇒ выбрать VOL ⇒ [Menu]

2. Отключение автоматического сканирования погодных каналов NOAA.
   У нас их тупо нет.
   [Menu] ⇒ [4][9] ⇒ [Menu] ⇒ выбрать OFF ⇒ [Menu]

3. Отключение голосового сопровождения.
   [Menu] ⇒ [2][1] ⇒ [Menu] ⇒ выбрать OFF ⇒ [Menu]

4. Отключение звукового сопровождения нажатия клавиш.
   Без него девайс работает шустрее.
   [Menu] ⇒ [1][9] ⇒ [Menu] ⇒ выбрать OFF ⇒ [Menu]

5. Нажимая какие попало кнопки, немудрено включить режим тревоги.
   Чтобы он не орал в эфир, надо нажать так:
   [Menu] ⇒ [3][4] ⇒ [Menu] ⇒ выбрать SITE ⇒ [Menu]

Увеличение продолжительности жизни станции от одной зарядки:

1. Отключение контроля двух частот сразу.
   [Menu] ⇒ [1][7] ⇒ [Menu] ⇒ выбрать OFF ⇒ [Menu]

2. Соотношение длительностей периодов работы и сна приёмного тракта.
   [Menu] ⇒ [1][4] ⇒ [Menu] ⇒ выбрать 1:4 ⇒ [Menu]

Программирование Quansheng UV-K5 через «шнурок»

Кстати говоря, не обязательно вот так вот тыкать пальцами в кнопки для обучения радиостанции правильному поведению, либо клонировать уже прошедшую процедуру воспитания радейку «по воздуху». Имеется более простой и приятный способ программирования через «шнурок».

В качестве разъёмов гарнитуры тут применены стандартные двух и трёх миллиметровые «джеки», в которые можно воткнуть ни разу не дефицитные штеккеры, прицепленные к любому ардуиновскому преобразователю USB-UART. Решение универсальное и копеечное, не сопряжённое с поиском каких-то вычурных драйверов.

Можно воспользоваться шнурком для прошивки Баофенгов. Но из-за более глубокой посадки разъёма в тушку радиостанции Quansheng UV-K5, этот разъём придётся дорабатывать надфилем, сточив упирающуюся часть:

Конкретно тут применён варварский нож, благодаря чему мы узнали о наличии экранирующей оплётки сигнального кабеля, что свидетельствует о породистости и не подвальном изготовлении фирменного Баофенговского шнурка.

С другой стороны, для Баофенговского шнурка потребуется специфический драйвер «Prolific USB-to-Serial Comm Port». В зависимости от древности Винды гуглить надо одно из двух:

1. Windows XP: PL2303_Prolific_DriverInstaller_v1.5.0.exe
   Может портебоваться ser2pl.sys - он легко сыщется.
2. Винда поновее: PL2303_Prolific_DriverInstaller v3.2.0.0.exe

Вполне может быть, что доставшийся Вам Баофенговский шнурок вообще выполнен на совсем другом чипсете, и чтобы это осознать, понадобится проверочная утилита:

3. checkChipVersion_v1006.exe

Как бы то ни было, через ардуиновский ли USB-UART адаптер, или через Баофенговский шнурок, к компьютеру Quansheng подключается без особых затруднений, и даже без почти обязательных плясок с бубном. Но для конфигурации радиостанции лучше использовать не что-то универсальное, типа CHIRP, а родную утилиту, зовущуюся вот так:

4. PortableStationCPS_Setup_1.38_EN.exe
   Можно взять её здесь.

Утилита весьма полезна возможностью переназначения функций кнопок, расположенных под PTT. Распознаются короткие и длинные нажатия, итого 4 варианта. Местный автор выбрал вот такое их поведение:

Прочие настройки также легко конфигурируются:

Частоты каналов (то, что пафосно называется кодплагом) перенести сюда из кодплага Баофенга не получится, кто-то должен забить частоты в программу ручками. Пусть это будут все каналы разрешённых в Стране диапазонов LPD и PMR, импортируемых в утилиту PortableStationCPS в её родном формате в виде .cxf файла вот их этого архива:

5. UV-K5-codeplug.zip

Внутри обычный XML в UTF-8, и, наверное, в природе даже существует какой-нибудь конвертор кодплагов под утилиты разных брендов, но этот момент не исследовался за ненадобностью.

Отдельно стоит подчеркнуть, что всё проделываемое в данном параграфе, хоть и называется прошивкой радиостанции, на самом деле ею не является. Забивка каналов и перенастройка кнопок и режимов, это вполне штатные процедуры, доступные юзеру, ни разу программистом не являющемуся. Про настоящую перепрошивку - далее.

Quansheng UV-K5 mods

Если загуглить такой запрос, то получите в экран множество модов разной полезности, а то и целую «кухню модов» на Питоне, либо вообще онлайн.

Возникает соблазн чем-то таким перепрошить свою радиостанцию, обычно без понимания, зачем вообще это надо, и какой от этого практический толк.

Оно, конечно, чем бы дитя ни тешилось, но имейте ввиду очень простое соображение - если распаянные на плате каскады не подразумевают работу в каком-то участке спектра, то без переделки самой железяки ни передавать в этом участке спектра, ни слушать с достаточной чувствительностью не получится.

В качестве иллюстрации вернитесь к картинке выходной мощности, и гляньте на участок от 200 до 280 MHz. Фактически там ноль, железяка не позволяет.

Да, можно раскрыть UV-K5 на приём, начиная от 18 MHz. Но чутьё там будет единицы µV, причём с согласованной внешней антенной, при качестве АМ, оговоренном выше. Оно как бы прикольно, но практической пользы не особо много, ежели она вообще есть.

Хотя «выживальщикам» и иже с ними понравится. Например, заслушать АМ канал «дальнобоев» в Citizen's Band-е на УКВ-потаскушку - как раз то действо, что не даёт многим спать спокойно :)

Но опять-таки, ни один мод не даст возможность вещать в диапазоне, на который радиостанция изначально никак не рассчитана. Про железные ограничения помните? При попытке их обойти нагадите в диапазон какими-то несчастными милливаттами, и кратно выше Ваттами. Что не комильфо.

Кому мудрых слов мало, может посмотреть на позаимствованный с 4pda.to спектр раскрытой на передачу станции в сибишном диапазоне:

Сама станция стоит на 20-ом канале российской сетки B, излучая всего-то три mW в режиме FM. Пятая гармоника мощнее в 250 раз, и попадает в авиадиапазон. Если она таки накроет диспетчерскую частоту ближайшего аэродрома, создав угрозу безопастности проводки воздушных судов (и далее по списку на забойном канцелярите, смотрящемся в протоколе ну очень солидно), то такое скудоумие будет непременно наказано.

Обратите внимание, что прочие гармоники тоже не сильно меньше ростом, и способны загадить другие, не менее интересные частоты. Хоть раз в жизни откройте частотный регламент, и посмотрите, что именно там живёт.

В общем, не стоит заниматься глупостью, и пытаться чего-то там расрыть на передачу, загаживая при этом гармониками десятки служебных каналов различных критичных служб. Ибо полоса заглушаемых частот есть девиация FM на первой гармонике, помноженная на номер гармоники. Дальше считайте вероятности.

Ну и имейте ввиду такой момент.

Если посмотреть через утилиту PortableStationCPS прошивку радиостанции, её мажорная версия, скорее всего, будет двойкой. Минорная версия может быть какой угодно, она меняется постоянно.

При походе на оффсайт производителя, а далее на страничку модели, где-то в самом её низу сыщется табличка со всякими техническими штуками, в том числе и софтом для перепрошивки firmware. Там же можно скачать и текущую прошивку. Примечательно, что на момент написания этих строк её мажорная версия уже была тройкой.

Так вот, актуальная прошивка с сайта не встаёт на железяку.
Софт для смены firmware ругается на неподходящую версию.

Это значит, что пытаясь засунуть в железяку нечто, написанное под чуть другую железяку, есть вероятность её окирпичить. И не факт, что потом удастся где-то найти оригинальную прошивку, исходно стоявшую в молодом кирпиче.

Так что перед всякими экспериментами очень рекомендуется вытащить из железяки её оригинальную прошивку. Вот такой софт в этом сумеет помочь:

1. OneOfEleven / k5prog-win

Поскольку китайцы до самозабвения любят менять начинку радиостанций без смены экстерьера или циферок в названии модели, а сам экстерьер может быть изменён кардинально без какой-либо модификации внутреннего содержимого, будьте осторожны с манипуляциями над прошивками. Они могут быть вообще не под тот процессор или какую-то его периферию.

Но.

Несмотря на откровенное неодобрение местным автором в общем-то бесполезных модов, бывают ситуации, когда возможность перепрошивки Firmware таки полезна. Например, при замене чипа встроенного УКВ приёмника BK1080 в корпусе SO-8 на более полноценный всеволновой Si4732-A10, причём уже с SSB на борту. Понятно, что для управления им придётся внести изменения в софт, и вот тогда можно слушать радиовещание, начиная с ДВ, а также любителей в боковой полосе.

Линк для проявления интереса.

Личные впечатления местного автора. Он придирчив и въедлив.

Что будет неудобно приученным к Баофенгу, так это переключаться между частотным и канальным режимом. Раньше для этого была отдельная кнопка, а теперь придётся нажимать две кнопки цифровой клавиатуры, причём их ещё и надо заучить ([F][3]). Но, скорее всего, такое не очень и нужно.

Если в Баоaфенге прошитые каналы применяются внутри сообщества, и, как правило, обзываются какими-то буквами, которые и показываются на экране в канальном режиме, то девайс так поступит с обеими частотам на экране - строками «A» и «B». При возникновении необходимости коннектится на не предусмотренной прошивкой частоте, например, с другим сообществом, надо переключиться в частотный режим, ввести в одну из строк дисплея частоту того другого сообщества, а во вторую своего. Которую бы ещё и вспомнить, если она обозвана буквами. Прописывание же новых частот в память, чтобы остаться в канальном режиме, не грея голову, чревато порчей раскладки каналов (почему-то так происходит всегда). Кому-то потом придётся брать кодплаг, и перепрошивать каналы заново.

Да, в канальном режиме можно поименовать каналы их частотами, но тогда юзер вообще перестаёт понимать разницу между канальным и частотным режимами, так что выйдет даже хуже.

В Quansheng UV-K5 допустимо одну строку дисплея держать в канальном режиме, а вторую в частотном. То есть можно быть весьма не трезвым (что скорее правило, нежели исключение), но с означенной задачей справиться.

Также напрочь отсутствует важная кнопка переключения между частотами, на Баофенге обозначенная как «A/B». Она используется часто, и без неё откровенно неудобно. Нажимать [F][2] по любому сложнее.

Ещё местный автор не узрел Баофенговского аналога «Band», но, с другой стороны, он такой кнопкой и не пользовался никогда.

Вероятно, на этапе изготовления прошивки кто-то из эксплуатационников попинал инженеров. В дополнение к стандартному индикатору заряда аккумуляторов, обычно работающему не очень предсказуемым образом, в меню появился нормальный вольтметр с цифрами и точностью до сотой Вольта. А после того, как инженеров попинали ещё, этот вольтметр стало возможно поставить на заглавный экран, появляющийся при включении. Что информативнее, чем деления индикатора батарейки. Тут есть явный прогресс, стало лучше. Возрадуемся.

И ещё одно хорошее дело: в меню появилась регулировка чувствительности микрофона. Инженерная братия знает, что конденсаторные микрофоны даже одной партии по чувствительности могут отличаться на пару-тройку dB, а то и более того. По-хорошему, их либо надо отбраковывать сразу, либо как-то корректировать микрофонный каскад по усилению, чтобы радиостанции не отличались заметно друг от друга по глубине модуляции.

Здесь эта проблема решена четырьмя градациями усиления микрофонного каскада. Сколько считаем нужным, столько и ставим. Лезть внутрь и чего-то перепаивать, как это изредка практиковалось с Баофенгами, не нужно.

Ну и ещё один момент из разряда придирок.

В Баофенге была крайне неудобная кнопка отстёгивания аккумулятора. Если использовать что-то стороннее, например, всякие батарей-паки для аккумуляторов AAA или AA, либо блок питания с внешней запиткой по шнуру, но в том же форм-факторе стандартного аккумулятора, на них зачастую требовалось дорабатывать надфилем защёлку, чтобы не прилагать титанические усилия при подключении и отстёгивании всего этого добра.

В Quansheng UV-K5 защёлка аккумулятора перекочевала с верхней его части на донышко, и теперь нажимается совершенно беспроблемно.

Уж извините местного автора за постоянные сравнения с Баофенгом.

Ну и пожалуй, самая неоднозначная вещь, вот это чудо:

Народу из интернетов в основной массе категорически не нравится яркий оранжевый цвет регулятора громкости, а особо бесит предохранительная скоба. Народ видит в таком варианте дизайна издевательский перформанс, и не желает относиться к нему «с пониманием».

Между тем, если взять радиостанцию в правую руку, большой палец либо закрывает экран (хват обхватом), либо как раз находится где-то в районе регулятора громкости (большой палец отогнут вверх). Во втором случае громкость сбивается, и вот эта непонятная скоба с торца как раз от такого недоразумения и защищает. Какая-то логика во всей этой конструкции есть.

Ну и особое спасибо за 6-значный пароль на включение, опциональный, естественно. Дети любят понажимать всякое такое-этакое, да и пьяные камрады не прочь поматериться в эфир, в отличие от детей, уже со знанием дела. Отвечать за всё за это, понятно, хозяину рации, так что позволим ему проявить мудрость, поставив пароль на включение. Тоже нужная фича. Но доступная только через софт.

Избирательность.

А теперь давайте поговорим про то, ради чего эта радиостанция вообще была куплена. Про избирательность по соседнему каналу.

Поскольку у местного автора нет аппаратуры, а есть только понимание, как бы этот контроль правильно осуществить, он сделал вот что.

В качестве диапазона для тестирования был взят PMR. Там нет сигналок, всевозможной телеметрии разных служб, и что важно, всегда наблюдается жизнь. В данном случае жизнь наблюдалась на 3 канале, причём жизнь функционировала где-то весьма далеко, и зафиксировать её можно было лишь с вручную открытым шумодавом. Причём даже не саму жизнь, а только её наличие - слова не разобрать. Что соответствует сигналу в какую-то буквально десятую микровольта.

Теперь, если встать другой радиостанцией с выходной мощностью 1.5 W, и расположенной буквально в паре метров, на 1 или 5 каналы, то передача там наблюдению жизни не мешает. Приём не «затыкается», причём даже и не понятно, что где-то рядом что-то включилось на передачу.

Встать на соседний канал (2 или 4) не получается, каналы в PMR по спектру частично перекрываются.

Теперь считаем в цифрах: центральная частота 3 канала 446.03125 MHz.
1 или 5 (446.00625 и 446.05625 MHz соответственно) отстоят на 25 kHz.
В стандартной частотной раскладке это и есть соседний канал.

Менее правильное тестирование, когда передатчиком встают на соседний канал, и смотрят, откроется ли шумодав, тоже проходит штатно - шумодав не открывается. Даже если это PMR диапазон, где между каналами не 25 kHz, а всего 12.5 kHz.

По всему выходит, чип Beken BK4819 много лучше RDA1846 или RDA1846S.

Ну и ещё одно сопутствующее наблюдение.

Ближе к началу поста мы рассматривали блок-схему чипа Beken BK4819, и увидели на ней полноценый тракт обработки сигнала микрофона. С компрессором, и, как оказалось, ещё и шумовым затвором по входу этого компрессора. Это когда радиостанция излучает только несущую, если в микрофон ничего не говорить. Всякие фоновые шумы оказываются ниже порога срабатывания шумового затвора, и не лезут в эфир.

Понять, есть ли такая штука в радиостанции, очень просто на этапе проверки совмещённости станций, когда они в паре метров друг от друга, и одна включается на передачу. Сразу возникает акустическая завязка где-то на килогерцовой частоте. Тут же акустической завязки нет, пока по корпусу радиостанции с шумовым затвором, включенной на передачу, слегка не стукнуть.

Резюме по Quansheng UV-K5(8)

А знаете, местному автору эта радиостанция понравилась. Хотя он и любит чего-нибудь попрограммировать, но тут изо всех сил сдерживал себя, не ставя никаких модов, не перепаивая SMD компоненты на плате, и не перебирая бесконечно антенны. Просто «девайс из коробки», как он есть.

При только легальном использовании это аналог народного Баофенга с соизмеримой чувствительностью, но заметно лучшей избирательностью по соседнему каналу. Потенциально он может работать на частотах речного диапазона, только дайте ему соответствующую антенну.

Появились новые юзер-френдли фичи и даже интерфейсы (одно только копирование по воздуху всех настроек и каналов с одной радиостанции на другую чего стоит), такое можно только приветствовать.

Если бы рынок не был насыщен Баофенгами, а так же более пафосными радиостанциями, кому они нужны по роду службы, Quansheng UV-K5 мог бы даже стать народной моделью.

Кстати, под эту модельку на Алиэкспрессе уже появились батарей-паки, блоки питания со шнуром от 12 Вольт в форм-факторе аккумулятора, и прочие сопутствующие мелочи, делающие владение девайсом комфортным.

Перспективы чипа Beken BK4819. Они есть.

Но это всё частности. Главное, появилась платформа для более интересных штук, нежели классическая радиостанция. В подавляющем большинстве случаев нужна просто говорилка, без всяких экранов, миллиона каналов и непонятных кнопок. Концепция «нажал вот туточки, в сюда сказал, отсюда услышал» весьма востребована.

Это не только про с детьми в лес по грибы, но и во всех прочих ситуациях в 95% случаев ничего более и не надо.

Если до сих пор такая задача решалась либо обучением пользователя не нажимать кнопки, назначение которых он не понимает, или намеренным приобретением изначально ущербных, «слепых» радиостанций, которые потом приходится как-то ставить на правильные частоты (загуглите Baofeng BF-C50 в качестве такого возможного варианта), то теперь можно вопить «аллилуйя».

Потому как вот что-то такое, в самом удобном форм-факторе без ничего ненужного, с почти идеально выстроенной в диапазон антенной, оно во всех этих 95% случаев более чем достаточно:

При питании от 1S аккумулятора развивается честная мощность 1.5 Ватта, с энергопотреблением на приёме менее 5 mA, что при реальной ёмкости аккумулятора в районе 900 mAh обеспечивает неделю жизни в режиме дежурного приёма. Возможность подойти к камраду, и тупо сосканировать его канал себе, делает ненужными кнопочки и экранчики.

Космическое время из USB донгла.

Антенна из стального оцинкованного канатика.

Связь на частотах порядка 3.6 МГц.
